3RT1364-6AE36

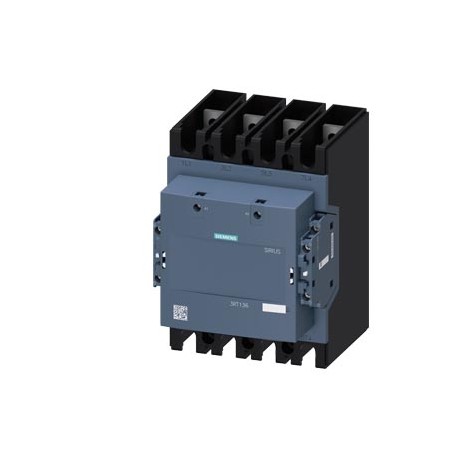

3RT1364-6AE36 SIEMENS Contactor, AC-1, 350 A/400 V/40 °C, S10, 4-pole, 24-60 V AC, 20-60 V DC, 2 NO+2 NC, Co..
$0.00USD
3727 қолжетімді
Негізгі сипаттамалар
:Special Test Certificate
EAN:4047621048789
UPC:Not available
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Special Test Certificate | |
| EAN | 4047621048789 |
| UPC | Not available |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 153 mm |
| ені | 140 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| биіктік | 196 mm |
| — solid | 1x (1 ... 4mm²), 2x (1 ... 4mm²) |
| ● кондиционерде | 300 1/h |
| ● Вашингтонда | 300 1/h |
| Топ коды | R711 |
| таза салмақ | 3.85 kg |
| — жоғары қарай | 10 mm |
| ● AC-1 нүктесінде | |
| ● at AC-3 | |
| Растау | |
| Металл факторы | LFO----- |
| — шабуылшылар | 20 mm |
| ● 50 Гц жиілікте | 0.85 ... 1.1 |
| ● 60 Гц жиілікте | 0.85 ... 1.1 |
| Date5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | SIRIUS 3RT.3 contactors, 4-pole, up to 525 A |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 3/18/2022 |
| ● бекітілетін | 2 |
| Таза салмағы (кг) | 4,050 Kg |
| operating power | |
| кернеу түрі | AC |
| — жағында | 0 mm |
| ● rated value | 20 ... 60 V |
| бекіту әдісі | screw fixing |
| өнім функциясы | |
| қажетті аралық | |
| Шыққан елі | Sweden |
| бекіту орны | For vertical mounting surface can be rotated +/-180°, and with 0° rotation can be tilted forward or backward +/- 30°, or standing |
| өнім кеңейтімі | |
| контактордың өлшемі | S10 |
| ● бастапқы мән | 0.8 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| insulation voltage | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +70 °C |
| ● ток өткізгіш бөлшектер үшін | |
| ● of magnet coil | Screw-type terminals |
| Қаптама өлшемі | 190,00 x 250,00 x 195,00 |
| Өнім сипаттамасы | Contactor, AC-1, 350 A/400 V/40 °C, S10, 4-pole, 24-60 V AC, 20-60 V DC, 2 NO+2 NC, Connection rail/ screw terminal |
| қоршаған орта температурасы | |
| жұмыс тогы | |
| өнімнің белгіленуі | Contactor |
| ● қосалқы қосқыш | Yes |
| ● жұмыс кезінде | -40 ... +60 °C |
| ● толық масштабты мән | 1.1 |
| — қатты немесе тізбекті | 1x (1 ... 4mm²), 2x (1 ... 4mm²) |
| ● solid or stranded | 1 ... 4 mm² |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| ● 24 В номиналды мәні кезінде | 3 A |
| ● 48 В номиналды мәні кезінде | 1.5 A |
| Жалпы өнімді мақұлдау | EMC |
| өнім түрінің белгіленуі | 3RT13 |
| асқын кернеуге төзімділік | |
| — at 400 V rated value | 205 A |
| ● 110 В номиналды мәні кезінде | 0.55 A |
| ● 125 В номиналды мәні кезінде | 0.55 A |
| ● 220 В номиналды мәні кезінде | 0.3 A |
| ● 230 В номиналды мәні кезінде | 4 A |
| ● 400 В номиналды мәні кезінде | 3 A |
| ● 50 Гц номиналды мәні бойынша | 24 ... 60 V |
| ● 500 В номиналды мәні кезінде | 2 A |
| ● 60 Гц номиналды мәні бойынша | 24 ... 60 V |
| ● 690 В номиналды мәні кезінде | 2 A |
| Сәйкестік туралы декларация | Test Certificates |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| ● лезде байланыс | 2 |
| ● side-by-side mounting | Yes |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 20 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жүктемесіз ауысу жиілігі | |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| control supply voltage at DC | |
| AC-15 кезіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| ● for main current circuit | Connection bar, broadened > 275A required |
| Заттарға тыйым салу (күн) | 03/27/2017 |
| электр қосылымының түрі | |
| ● қатарлас орнатумен | |
| ● негізгі тізбектің номиналды мәні | 8 kV |
| ● at AC in hot operating state | 100 W |
| ● at AC-3 at 400 V rated value | 110 kW |
| closing power of magnet coil at DC | 205 W |
| holding power of magnet coil at DC | 2.5 W |
| product function bus communication | No |
| ● қосалқы тізбектің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RT1364-6AE36 |
| ● for auxiliary and control circuit | screw-type terminals |
| ● байланысқа арналған функционалдық модуль | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG: 400 A (500 V, 100 kA) |
| ● without load current share typical | 2.5 W |
| number of NO contacts for main contacts | 4 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| ● at contactor for auxiliary contacts | Screw-type terminals |
| number of poles for main current circuit | 4 |
| ● at AWG cables for auxiliary contacts | 1x (AWG 18 ... 14), 2x (AWG 18 ... 14) |
| product function short circuit protection | No |
| ● at AC in hot operating state per pole | 25 W |
| айнымалы токтағы магнит катушкасының айқын ұстау күші | |
| айнымалы токтағы магнит катушкасының көрінетін тарту күші | |
| көмекші контактілер үшін NC контактілерінің саны | 2 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 2 |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 1x (0.75 ... 2.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● finely stranded with core end processing | 0.75 ... 2.5 mm² |
| power loss [W] for rated value of the current | |
| басқару көзінің кернеуінің түрі | AC/DC |
| ● IEC 60947-4-1 стандартына сәйкес айнамен байланыс | Yes |
| коммутатордың жұмыс механизмінің басқару нұсқасы | Standard A1 - A2 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41B / 41B |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q300 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front with box terminal/cover |
| ● for short-circuit protection of the main circuit | |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP00; IP20 with box terminal/cover |
| — қоршаған орта температурасы 40 °C болғанда 690 В дейін, номиналды мәні | 350 A |
| — қоршаған орта температурасы 60 °C болғанда 690 В дейін, номиналды мәні | 300 A |
| қосалқы контактілер үшін қосылатын өткізгіштің көлденең қимасы | |
| — қоршаған орта температурасы 40 °C болғанда 1000 В дейін, номиналды мәні | 275 A |
| — қоршаған орта температурасы 60 °C болғанда 1000 В дейін, номиналды мәні | 250 A |
| ● ластану дәрежесі 3 номиналды мәні бар негізгі тізбектің | 1 000 V |
| ● IEC 60947-5-1 стандартына сәйкес оң бағытта жұмыс істеу | No |
| ● AC-1 кезінде 400 В кезінде қоршаған орта температурасы 40 °C кезінде номиналды мән | 350 A |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| AC-1 номиналды мәні бойынша негізгі тізбектегі минималды көлденең қима | 240 mm² |
| ● for short-circuit protection of the auxiliary switch required | gG: 10 A (690 V, 1 kA) |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 27.03.2017 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| айнымалы токтағы магнит катушкасының жұмыс диапазоны коэффициентін басқару қоректендіру кернеуінің номиналды мәні | |
| Магнит катушкасының тұрақты токтағы номиналды мәні жұмыс диапазоны коэффициентін басқару | |
| ● ластану дәрежесі 3 номиналды мәні бар қосалқы және басқару тізбегінің | 690 V |
| Жалпы өнімді бекітуEMCDСәйкестік туралы декларацияРастауҰлыбританияның сәйкестік туралы декларациясыСәйкестік туралы декларацияСынақ сертификаттарыбасқа теміржолАрнайы сынақ сертификатыРастауӘртүрліАрнайы сынақ сертификаты | General Product Approval |
Өнім сипаттамасы
Power contactor AC-1 350 A Tu=40 °C, 4 poles, Ue 1000 V 20 - 60 V DC, 0,8...1,1 Uc 24 - 60 V AC 50/60 Hz 0,85...1,1 Uc Main circuit connection: bar Auxiliary/control circuit: screw. Manufactured to or
