3RT1054-1AP36

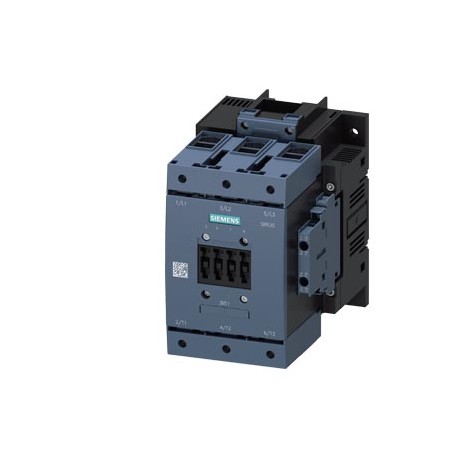

3RT1054-1AP36 SIEMENS Power contactor, AC-3 115 A, 55 kW / 400 V AC (50-60 Hz) / DC operation 220-240 V UC A..
$0.00USD
3078 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209506954
ЭМС:Functional Safety/Safety of Machinery
UPC:754554839912
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209506954 |
| ЭМС | Functional Safety/Safety of Machinery |
| UPC | 754554839912 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 170 mm |
| басқа | Railway |
| ені | 120 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 172 mm |
| — solid | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● кондиционерде | 8,5g / 5 ms, 4,2g / 10 ms |
| ● Вашингтонда | 8,5g / 5 ms, 4,2g / 10 ms |
| Топ коды | R711 |
| доғалау уақыты | 10 ... 15 ms |
| — жоғары қарай | 10 mm |
| ● AC-1 нүктесінде | |
| ● at AC-3 | |
| Растау | Miscellaneous |
| Date5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LFO----- |
| — шабуылшылар | 20 mm |
| — stranded | max. 1x 50, 1x 70 mm² |
| ● 50 Гц жиілікте | 0.8 ... 1.1 |
| ● 60 Гц жиілікте | 0.8 ... 1.1 |
| ● at AC-3e | |
| ● AC-6a нүктесінде | |
| ● stranded | 16 ... 70 mm² |
| Өнім тобы | SIRIUS 3RT contactors, 3-pole, up to 250 kW |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 3/24/2022 |
| Таза салмағы (кг) | 3,625 Kg |
| operating power | |
| — жағында | 0 mm |
| ● rated value | 220 ... 240 V |
| бекіту әдісі | screw fixing |
| өнім функциясы | |
| қажетті аралық | |
| Шыққан елі | Germany |
| Теңіз / Жеткізу | other |
| бекіту орны | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| operating voltage | |
| өнім кеңейтімі | |
| контактордың өлшемі | S6 |
| ● бастапқы мән | 0.8 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| insulation voltage | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| ● of magnet coil | Screw-type terminals |
| Қаптама өлшемі | 190,00 x 129,00 x 181,00 |
| Өнім сипаттамасы | power contactor, AC-3 115 A, 55 kW / 400 V AC (50-60 Hz) / DC operation 220-240 V AC/DC auxiliary contacts 2 NO + 2 NC 3-pole, frame size S6 with box terminals drive: conventional screw terminal |
| қоршаған орта температурасы | |
| operating frequency | |
| жұмыс тогы | |
| өнімнің белгіленуі | Power contactor |
| suitability for use | |
| ● at AC-1 maximum | 800 1/h |
| ● at AC-2 maximum | 400 1/h |
| ● at AC-3 maximum | 1 000 1/h |
| ● at AC-4 maximum | 130 1/h |
| ● at AC-3e maximum | 1 000 1/h |
| ● қосалқы қосқыш | Yes |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● толық масштабты мән | 1.1 |
| — қатты немесе тізбекті | max. 1x 50, 1x 70 mm² |
| ● for main contacts | |
| ● solid or stranded | 0.5 ... 4 mm² |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| — at 24 V rated value | 160 A |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 48 В номиналды мәні кезінде | 6 A |
| ● 60 В номиналды мәні кезінде | 6 A |
| өнім түрінің белгіленуі | 3RT1 |
| асқын кернеуге төзімділік | |
| — at 110 V rated value | 18 A |
| — 220 В номиналды мәні бойынша | 3.4 A |
| — at 230 V rated value | 37 kW |
| — at 400 V rated value | 115 A |
| — 440 В номиналды мәні бойынша | 0.8 A |
| — at 500 V rated value | 115 A |
| — 600 В номиналды мәні бойынша | 0.5 A |
| — at 690 V rated value | 115 A |
| ● 110 В номиналды мәні кезінде | 3 A |
| ● 125 В номиналды мәні кезінде | 2 A |
| ● 220 В номиналды мәні кезінде | 1 A |
| ● 230 В номиналды мәні кезінде | 6 A |
| ● 400 В номиналды мәні кезінде | 54 A |
| ● at 480 V rated value | 124 A |
| ● 50 Гц номиналды мәні бойынша | 220 ... 240 V |
| ● 500 В номиналды мәні кезінде | 2 A |
| ● 60 Гц номиналды мәні бойынша | 220 ... 240 V |
| ● 600 В номиналды мәні кезінде | 0.15 A |
| ● 690 В номиналды мәні кезінде | 48 A |
| ● for 3-phase AC motor | |
| ● контактордың типтік түрі | 10 000 000 |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| — 1000 В номиналды мәні бойынша | 53 A |
| ● side-by-side mounting | Yes |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Модульдік нұсқа (EF001126) | true |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 50 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жүктемесіз ауысу жиілігі | |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| control supply voltage at DC | |
| AC-15 кезіндегі жұмыс тогы | |
| DC-12 жүйесіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| — at 200/208 V rated value | 40 hp |
| — at 220/230 V rated value | 50 hp |
| — at 460/480 V rated value | 100 hp |
| — at 575/600 V rated value | 125 hp |
| ● for main current circuit | box terminal |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| электр қосылымының түрі | |
| ● at 1 current path at DC-1 | |
| ● for single-phase AC motor | |
| кернеуді басатын құрылғының дизайны | with varistor |
| ● қатарлас орнатумен | |
| ● at AC-3 rated value maximum | 1 000 V |
| ● негізгі тізбектің номиналды мәні | 8 kV |
| синус импульсімен соққыға төзімділік | |
| ● at AC in hot operating state | 21 W |
| ● at AC-3e rated value maximum | 1 000 V |
| ● at AC-4 at 400 V rated value | 97 A |
| ● қауіпсіздікке қатысты ӨШІРУ | Yes |
| AC-6a кезіндегі жұмыс істейтін көрінетін қуат | |
| closing power of magnet coil at DC | 360 W |
| holding power of magnet coil at DC | 5.2 W |
| yielded mechanical performance [hp] | |
| ● at AWG cables for main contacts | 2x 1/0 |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| ● AC-5a кезінде 690 В дейінгі номиналды мәнге дейін | 140 A |
| ● AC-5b кезінде 400 В дейінгі номиналды мәнге дейін | 95 A |
| ● қосалқы тізбектің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RT1054-1AP36 |
| Номиналды жұмыс қуаты NEMA (EF011960) | 73.549875 |
| Іске қосуға арналған кернеу түрі (EF008242) | AC/DC |
| ● at 1 current path at DC-3 at DC-5 | |
| ● for auxiliary and control circuit | screw-type terminals |
| ● байланысқа арналған функционалдық модуль | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG: 250 A (690 V, 100 kA), aM: 200 A (690 V, 50 kA), BS88: 250 A (415 V, 50 kA) |
| ● without load current share typical | 5.2 W |
| number of NO contacts for main contacts | 3 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at contactor for auxiliary contacts | Screw-type terminals |
| number of poles for main current circuit | 3 |
| — with type of coordination 1 required | gG: 355 A (690 V, 100 kA) |
| ● at AWG cables for auxiliary contacts | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| көмекші контактілердің байланыс сенімділігі | 1 faulty switching per 100 million (17 V, 1 mA) |
| ● at AC in hot operating state per pole | 7 W |
| mechanical service life (switching cycles) | |
| ● with 2 current paths in series at DC-1 | |
| ● with 3 current paths in series at DC-1 | |
| айнымалы токтағы магнит катушкасының айқын ұстау күші | |
| айнымалы токтағы магнит катушкасының көрінетін тарту күші | |
| full-load current (FLA) for 3-phase AC motor | |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | max. 1x 50, 1x 70 mm² |
| ● finely stranded with core end processing | 16 ... 70 mm² |
| power loss [W] for rated value of the current | |
| басқару көзінің кернеуінің түрі | AC/DC |
| ● IEC 60947-4-1 стандартына сәйкес айнамен байланыс | Yes |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 55.0 |
| AC-4 кезіндегі номиналды жұмыс қуаты, 400 В (EF008496) | 55.0 |
| — finely stranded without core end processing | max. 1x 50, 1x 70 mm² |
| ● finely stranded without core end processing | 16 ... 70 mm² |
| Rated control supply voltage Us at DC (EF003980) | ['220', '240'] |
| коммутатордың жұмыс механизмінің басқару нұсқасы | Standard A1 - A2 |
| ● with 2 current paths in series at DC-3 at DC-5 | |
| ● with 3 current paths in series at DC-3 at DC-5 | |
| Номиналды жұмыс тогы, яғни AC-1 кезінде, 400 В (EF001393) | 160 |
| Номиналды жұмыс тогы, яғни AC-3, 400 В (EF001392) | 115 |
| Номиналды жұмыс тогы, яғни AC-4, 400 В (EF008495) | 97 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41B / 41B |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| ● for short-circuit protection of the main circuit | |
| ● нөлдік токтың максималды кезінде 1 с ауысумен шектелген | 2 565 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 5 секундқа дейін ауыстырып қосумен шектелген | 1 654 A; Use minimum cross-section acc. to AC-1 rated value |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['220.0', '240.0'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['220.0', '240.0'] |
| connectable conductor cross-section for main contacts | |
| катушканың жабылу қуаты бар индуктивті қуат коэффициенті | |
| ● нөлдік токтың максималды кезінде 10 с ауысумен шектелген | 1 170 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 30 с ауыстырып қосумен шектелген | 729 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 60 с ауыстырып қосумен шектелген | 572 A; Use minimum cross-section acc. to AC-1 rated value |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| — n=20 номиналды мән үшін 230 В дейін | 115 A |
| — n=30 номиналды мән үшін 230 В дейін | 98 A |
| — n=20 номиналды мән үшін 400 В дейін | 115 A |
| — n=30 номиналды мән үшін 400 В дейін | 98 A |
| — n=20 номиналды мән үшін 500 В дейін | 115 A |
| — n=30 номиналды мән үшін 500 В дейін | 98 A |
| — n=20 номиналды мән үшін 690 В дейін | 115 A |
| — n=30 номиналды мән үшін 690 В дейін | 98 A |
| ● n=20 номиналды мән үшін 230 В дейін | 40 000 kVA |
| ● n=30 номиналды мән үшін 230 В дейін | 30 000 VA |
| ● n=20 номиналды мән үшін 400 В дейін | 80 000 VA |
| ● n=30 номиналды мән үшін 400 В дейін | 60 000 VA |
| ● n=20 номиналды мән үшін 500 В дейін | 100 000 VA |
| ● n=30 номиналды мән үшін 500 В дейін | 80 000 VA |
| ● n=20 номиналды мән үшін 690 В дейін | 130 000 VA |
| ● n=30 номиналды мән үшін 690 В дейін | 110 000 VA |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Frame clamp |
| — n=20 номиналды мән үшін 1000 В дейін | 53 A |
| — n=30 номиналды мән үшін 1000 В дейін | 53 A |
| ● ағымдағы шың мәні n=20 номиналды мәні үшін 1000 В дейін | 90 000 VA |
| ● n=30 номиналды мән үшін 1000 В дейін | 90 000 VA |
| катушканың ұстап тұру күші бар индуктивті қуат коэффициенті | |
| — қоршаған орта температурасы 40 °C болғанда 690 В дейін, номиналды мәні | 160 A |
| — қоршаған орта температурасы 60 °C болғанда 690 В дейін, номиналды мәні | 140 A |
| қосалқы контактілер үшін қосылатын өткізгіштің көлденең қимасы | |
| — қоршаған орта температурасы 40 °C болғанда 1000 В дейін, номиналды мәні | 80 A |
| — қоршаған орта температурасы 60 °C болғанда 1000 В дейін, номиналды мәні | 80 A |
| ● ластану дәрежесі 3 номиналды мәні бар негізгі тізбектің | 1 000 V |
| ● IEC 60947-5-1 стандартына сәйкес оң бағытта жұмыс істеу | No |
| Number of main contacts as normally open contact (EF001374) | 3 |
| AC-4 жүйесінде шамамен 200000 жұмыс циклі үшін жұмыс қуаты | |
| Негізгі байланыс ретінде қалыпты түрде жабық байланыстар саны (EF001375) | - |
| ● AC-1 кезінде 400 В кезінде қоршаған орта температурасы 40 °C кезінде номиналды мән | 160 A |
| ● of the contactor with added auxiliary switch block typical | 10 000 000 |
| AC-4 жүйесінде шамамен 200000 жұмыс циклі үшін жұмыс тогы | |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| ● ластану дәрежесі 3 номиналды мәні бар қосалқы тізбектің | 500 V |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 2 |
| AC-1 номиналды мәні бойынша негізгі тізбектегі минималды көлденең қима | 70 mm² |
| 40 °C дейін суық жұмыс күйінде қысқа мерзімді токқа төзімді | |
| ● for short-circuit protection of the auxiliary switch required | gG: 10 A (500 V, 1 kA) |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 2 |
| көмекші контактілердің лездік байланысы үшін NC контактілерінің саны | 2 |
| көмекші контактілердің лездік байланыстары үшін ЖОҚ контактілер саны | 2 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| айнымалы токтағы магнит катушкасының жұмыс диапазоны коэффициентін басқару қоректендіру кернеуінің номиналды мәні | |
| Магнит катушкасының тұрақты токтағы номиналды мәні жұмыс диапазоны коэффициентін басқару | |
| ● электронды түрде оңтайландырылған қосалқы қосқыш блогы қосылған контактордың әдеттегі | 5 000 000 |
| EN 60947-1 стандартына сәйкес катушка мен негізгі контактілер арасындағы қауіпсіз оқшаулау үшін рұқсат етілген максималды кернеу | 690 V |
| Жалпы өнімді бекіту растауыKCEMCФункционалдық қауіпсіздік/Машина қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыТүрлі сараптама сертификатыҰлыбританияның сәйкестік туралы декларациясыАрнайы сынақ сертификатыТүрлі сынақ сертификаттары/сынақ есебіТеңіз / ТасымалдаубасқаӘртүрлібасқаТеміржол растауыӘртүрлі растауАрнайы сынақ сертификаты | General Product Approval |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
