3RP2005-2AQ30

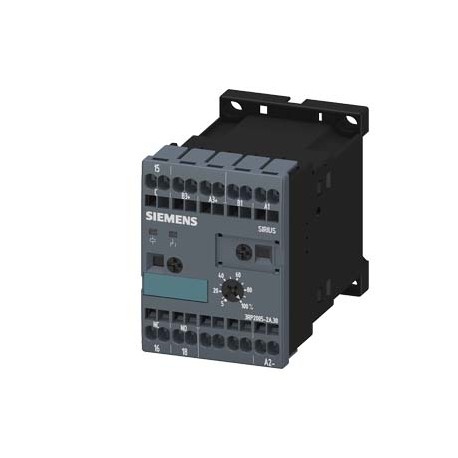

3RP2005-2AQ30 SIEMENS Timing relay, electronic Multifunction, 8 functions 1 change-over contact 24 V AC/DC, ..
$0.00USD
3587 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209569492
UPC:754554842356
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209569492 |
| UPC | 754554842356 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 73 mm |
| ені | 45 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 57 mm |
| ● solid | 2x (0,25 ... 2,5 mm²) |
| Топ коды | R711 |
| — жоғары қарай | 0 mm |
| ● at 24 V | 3 A |
| Date5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LA------ |
| — шабуылшылар | 0 mm |
| ● ON-delay | Yes |
| ● at 125 V | 0.2 A |
| ● at 250 V | 3 A |
| ● 50 Гц жиілікте | 100 ... 127 V |
| ● 60 Гц жиілікте | 100 ... 127 V |
| ● stranded | 24 ... 14 |
| Өнім тобы | SIRIUS 3RP20 timing relays 45 mm |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| recovery time | 150 ms |
| — backwards | 0 mm |
| — төмен қарай | 0 mm |
| ● OFF delay | No |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 12/9/2021 |
| Таза салмағы (кг) | 0,100 Kg |
| adjustable time | 0.05 ... 100 s |
| thermal current | 5 A |
| — жағында | 0 mm |
| Тереңдік (EF000049) | 73.0 |
| Ені (EF000008) | 45.0 |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail |
| өнім функциясы | |
| қажетті аралық | |
| ● non-volatile | No |
| ● реле шығысы | Yes |
| Шыққан елі | Czech Republic |
| Биіктігі (EF000040) | 57.0 |
| Теңіз / Жеткізу | other |
| minimum ON period | 35 ms |
| бекіту орны | any |
| өнім компоненті | |
| ● бастапқы мән | 0.85 |
| ● pulse delayed | No |
| ● pulse-shaping | Yes |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| switching function | |
| type of insulation | Basic insulation |
| ● сақтау кезінде | -40 ... +85 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 49,00 x 64,00 x 76,00 |
| Өнім сипаттамасы | Timing relay, electronic Multifunction, 8 functions 1 change-over contact 24 V AC/DC, 100 AC to 127 V at 50/60 Hz AC 0.05 s to 100 h Overall width 45 mm Spring-type terminal |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| өнімнің белгіленуі | timing relay |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +85 °C |
| ● толық масштабты мән | 1.1 |
| Уақыт диапазоны (EF003384) | ['0.05', '360000.0'] |
| өнімнің дизайны | Multifunctional |
| number of CO contacts | |
| number of NC contacts | |
| number of NO contacts | |
| ● additive ON-delay | Yes |
| ● at DC rated value | 24 V |
| ● delayed switching | 0 |
| conducted interference | |
| қуат шығыны [Вт] максимум | 2 W |
| power supply influence | ±1 % |
| ● жерге қосылған бөлшектер үшін | |
| ● star-delta circuit | No |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● at AWG cables solid | 2x (24 ... 14) |
| Жалпы өнімді мақұлдау | EMC |
| control supply voltage 1 | |
| өнім түрінің белгіленуі | 3RP20 |
| relative repeat accuracy | 1 %; +/- |
| ● 50 Гц номиналды мәні бойынша | 24 V |
| ● 60 Гц номиналды мәні бойынша | 24 V |
| ● passing make contact | Yes |
| Сәйкестік туралы декларация | Test Certificates |
| ● лезде байланыс | 0 |
| ● passing break contact | Yes |
| ● жартылай өткізгіш шығысы | No |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Номиналды ток (EF000001) | - |
| ● at AWG cables stranded | 2x (24 ... 14) |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 2 Day/Days |
| Шикізат үшін қосымша төлем | None |
| ● OFF delay/instantaneous | No |
| Қаптама өлшем бірлігі | MM |
| UK Declaration of Conformity | Type Test Certificates/Test Report |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| Жұлдызша-дельта функциясы (EF003380) | false |
| Қосылатын ұяшықпен (EF003360) | false |
| EN 954-1 стандартына сәйкес санат | none |
| control supply voltage 1 at AC | |
| айнымалы токтағы 2 кернеуді басқару | |
| material of switching contacts | AgSnO2 |
| ● қатарлас орнатумен | |
| test voltage for isolation test | 2 kV |
| ● pulse delayed/instantaneous | No |
| ● pulse-shaping/instantaneous | No |
| Импульсті пішіндеу функциясы (EF003403) | true |
| control supply voltage frequency 1 | 50 ... 60 Hz |
| relative humidity during operation | 10 ... 95 % |
| ● ON-delay/instantaneous contact | No |
| connectable conductor cross-section | |
| ● additive ON-delay/instantaneous | No |
| Қашықтан басқару мүмкіндігі (EF003361) | false |
| Жартылай өткізгіш шығысымен (EF003373) | false |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 000 V |
| ● ON-delay/OFF-delay/instantaneous | No |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RP2005-2AQ30 |
| EMC immunity according to IEC 61812-1 | EN 61000-6-2 |
| Қашықтан басқару құралы ретінде жарамды (EF003362) | false |
| Іске қосуға арналған кернеу түрі (EF008242) | AC/DC |
| Алдыңғы жағынан орнатуға жарамды (EF001127) | screw and snap-on mounting onto 35 mm standard mounting rail |
| Электр қосылымының түрі (EF003961) | Spring clamp connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| switching function with control signal | |
| ● star-delta circuit with delay time | No |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| ● passing break contact/instantaneous | No |
| қоршаған орта температурасының әсері | ±5 % |
| Функцияның кідіріспен қосылуын қуаттандыру (EF003374) | true |
| көмекші контактілердің байланыс сенімділігі | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| product extension optional remote control | No |
| product extension required remote control | No |
| design of the control terminal non-floating | Yes |
| ● due to burst according to IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● flashing symmetrically with pulse start | No |
| Қуатсыздандыру кезіндегі функцияның кідірісі (EF003401) | false |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | 11g / 15 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 2 x (0.25 ... 1.5 mm²) |
| ● flashing asymmetrically with pulse start | No |
| басқару көзінің кернеуінің түрі | AC/DC |
| ● flashing symmetrically with interval start | Yes |
| ● passing make contact/instantaneous contact | No |
| Қосымша контакт блогына қосылатын (EF006952) | false |
| operating frequency with 3RT2 contactor maximum | 5 000 1/h |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 10 ... 55 Hz / 0.35 mm |
| ● finely stranded without core end processing | 2x (0.25 ... 2.5 mm²) |
| ● flashing asymmetrically with interval start | No |
| Шығыстар, қайтымды кідіртілген/кідіртілмеген (EF006988) | - |
| Rated control supply voltage Us at DC (EF003980) | ['-', '24'] |
| IEC 61812-1 сәйкес электромагниттік үйлесімділік (ЭМС) кедергісін шығарады | EN 61000-6-4(3) |
| ● retriggerable with deactivated control signal | No |
| electrostatic discharge according to IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 000 |
| operational current of auxiliary contacts at AC-15 | |
| operational current of auxiliary contacts at DC-13 | |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| Қуаттандыру кезіндегі қалқымалы контакт функциясы (EF003378) | true |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| UL сәйкес көмекші контактілердің байланыс рейтингі | R300 / B300 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| ● retrotriggerable with switched-on control signal | No |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['24', '100'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['100', '127'] |
| relative setting accuracy relating to full-scale value | 5 %; +/- |
| AWG number as coded connectable conductor cross section | |
| Қуатсыздандыру кезінде қалқымалы контакт функциясы (EF003402) | true |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| Сағат функциясы, үзілістен бастап, айнымалы (EF003365) | false |
| Тақырып функциясы, импульстен бастап, айнымалы (EF003366) | false |
| DIN рельсін (жоғарғы қақпақ рельсін) орнатуға жарамды (EF007250) | screw and snap-on mounting onto 35 mm standard mounting rail |
| switching function of interval relay with control signal | |
| ● flashing symmetrically with pulse start/instantaneous | No |
| Шығыстар саны, кешіктірілген, ауысу байланысы (EF006840) | 1 |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| Шығыстар саны, кешіктірілген, қалыпты ашық контакт (EF006839) | 0 |
| Шығыстар саны, кідіріссіз, ауысу байланысы (EF006837) | 0 |
| ● flashing symmetrically with interval start/instantaneous | No |
| Функция жыпылықтайды, кідіртумен басталады, белгіленген уақыт (EF003363) | true |
| Функция жыпылықтайды, импульстен басталады, белгіленген уақыт (EF003364) | false |
| Шығыстар саны, кешіктірілген, қалыпты жабық байланыс (EF006838) | 0 |
| Кідіртілмеген, қалыпты ашық контактілі шығыстар саны (EF006836) | 0 |
| operating range factor control supply voltage rated value at DC | |
| қосалқы және басқару тізбегіне арналған электр қосылымының түрі | spring-loaded terminals |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| Кідіртілмеген, қалыпты жабық байланыстағы шығыстар саны (EF006835) | 0 |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| product component removable terminal for auxiliary and control circuit | No |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| operating range factor control supply voltage rated value at AC at 50 Hz | |
| operating range factor control supply voltage rated value at AC at 60 Hz | |
| ● retrotriggerable with deactivated control signal/instantaneous contact | No |
| ● retrotriggerable with switched-on control signal/instantaneous contact | No |
| қажетті қосалқы қосқышты қысқа тұйықталудан қорғауға арналған сақтандырғыш буынының дизайны | fuse gL/gG: 4 A |
| insulation voltage for overvoltage category III according to IEC 60664 with degree of pollution 3 rated value | 300 V |
| Жалпы өнімді бекітуEMCDСәйкестік туралы декларацияРастауСәйкестік туралы декларацияСынақ сертификаттарыMarine / ShippingUK сәйкестік туралы декларацияТүрлі сынақ сертификаттары/сынақ есебіMarine / ShippingotherРастау | General Product Approval |
Өнім сипаттамасы
SIRIUS Multifunction electronic time relay, 8 functions 1 switched contact AC/DC 24V, AC 100 TO 127V 0.05S A 100H width 45MM CAGE CLAMP.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
