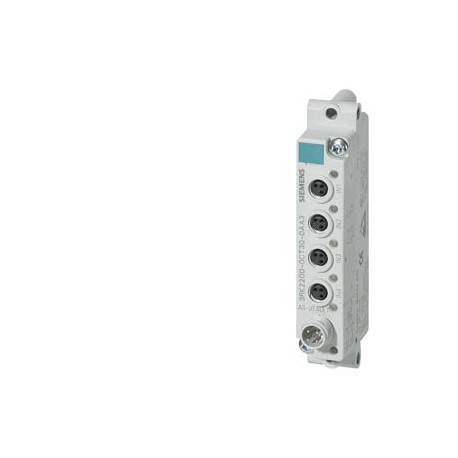

3RK2100-1CT30-0AA3
3RK2100-1CT30-0AA3 SIEMENS AS-i compact module K20 digital A/B slave, 4 DQ, IP67 4 x output, 1 A 24 V DC max..
$0.00USD
3669 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209769489
UPC:754554956299
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209769489 |
| UPC | 754554956299 |
| ETIM | 5 |
| IDEA | 4 |
| Түрі | 4 outputs |
| тереңдік | 45 mm |
| ені | 20 mm |
| 1-ескерту | An external additional supply (AUX POWER) of 20 to 30 V DC is required for the supply of the output circuits. The additional supply must comply with VDE 0106 (PELV), protection class III. |
| 2-ескерту | This module requires a master according to AS-i specifications 3.0 |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 108 mm |
| Шығыстар | |
| ● макс | 2 A |
| Адрестеу | using M12 female connector |
| Топ коды | R711 |
| ● розетка | PIN 4 = OUT1 (D0) |
| ID/ID2 коды | A/7 |
| Күні 5.05.2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | None |
| ● 2-ші ұяшық | PIN 4 = OUT2 (D1) |
| ● 3-ші ұяшық | PIN 4 = OUT3 (D2) |
| ● 4-ші ұяшық | PIN 4 = OUT4 (D3) |
| ● күзетші | built-in |
| Кіріс тізбегі | PNP transistor |
| Әртүрлі | Miscellaneous |
| Өнім тобы | Digital I/O modules, IP67 - K20 |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| Тауар коды | 85371098 |
| Күйді көрсету | |
| соңғы өзгертілген: | 11/6/2021 |
| Жердегі терминал | not available |
| Таза салмағы (кг) | 0,088 Kg |
| Тереңдік (EF000049) | 45.0 |
| Ені (EF000008) | 20.0 |
| бекіту әдісі | no mounting plate required |
| shock resistance | 15g / 11 ms |
| Шыққан елі | Czech Republic |
| Биіктігі (EF000040) | 108.0 |
| Енгізу/шығару конфигурациясы | 7 |
| Test Certificates | Marine / Shipping |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Кіріс/шығарыс ұяшықтарының саны | 4 |
| Қаптама саны | 1 |
| ● сақтау кезінде | -40 ... +85 °C |
| Қаптама өлшемі | 116,00 x 50,00 x 60,00 |
| Өнім сипаттамасы | AS-i compact module K20 digital A/B slave, 4 DQ, IP67 4 x output, 1 A 24 V DC max. 1 A for all outputs 4 x M8 socket |
| қоршаған орта температурасы | |
| IP қорғаныс класы | IP67 |
| ● енгізу/шығаруды көрсету | yellow LED |
| ● Uaux дисплейі | green LED |
| ● ең көбі Tu=40 °C кезінде | 2 A |
| ● жұмыс кезінде | -25 ... +70 °C |
| өнімнің дизайны | digital I/O modules for operation in the field, IP67 - K20 |
| Деректер биттерін тағайындау | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Жалпы өнімді мақұлдау | EMC |
| Special Test Certificate | |
| құл типінің дизайны | A/B slave (Spec. 3.0) |
| сандық кірістер саны | 0 |
| коммутациялық шығыс түрі | PNP transistor |
| ● индукциялық қорғаныс | built-in |
| IO сілтеме шебері (EF007298) | false |
| Шығыс тогы (EF003202) | 1.0 |
| Жиынтық ток шығыстары | |
| Сокет тағайындауын шығару | 3 = "-", 4 = output |
| сандық шығыстар саны | 4 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 80 Day/Days |
| Шикізат үшін қосымша төлем | None |
| Жүйелік керек-жарақ (EF004118) | true |
| ● қысқа тұйықталудан қорғау | built-in |
| Қаптама өлшем бірлігі | MM |
| Тұрақты ток кернеуі (EF007534) | ['-', '-'] |
| GSM радиостандарты (EF008524) | false |
| GPRS радиостандарты (EF008523) | false |
| UMTS радиостандарты (EF008525) | false |
| Сөрелерді жинау мүмкін (EF007018) | false |
| Рельсті орнату мүмкін (EF003972) | FALSE |
| Сандық шығыс түрі (EF003601) | Other |
| Шығыс кернеуінің түрі (EF008222) | DC / DC |
| Оптикалық интерфейспен (EF003028) | false |
| Алдыңғы жағынан құрастыру мүмкін (EF007016) | false |
| Қоректендіру кернеуі 50 Гц айнымалы ток (EF007532) | ['-', '-'] |
| Қоректендіру кернеуі 60 Гц айнымалы ток (EF007533) | ['-', '-'] |
| шығыс кернеулерінің кернеу түрі | DC |
| Сандық кірістер саны (EF001992) | 0 |
| Радио стандарты Bluetooth (EF007178) | false |
| AS интерфейсінің жалпы ток кірісінің максималды мәні | 45 mA |
| Қорғаныс дәрежесі (IP) (EF005474) | IP67 |
| 1-сигналдағы кіріс тогы (EF001428) | - |
| Сандық шығыстар саны (EF001993) | 4 |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RK2100-1CT30-0AA3 |
| Сыртқы қуат көзі 24 В тұрақты токпен шығарылады | shared round cable connection with AS-Interface connection through M12 female connector |
| Кіріс кезіндегі рұқсат етілген кернеу (EF007554) | ['-', '-'] |
| WLAN 802.11 (EF007179) радиостандарты | false |
| IEC 61508 (EF009889) стандартына сәйкес SIL | - |
| Сандық кірістерді конфигурациялауға болады (EF008516) | FALSE |
| HW интерфейстерінің саны USB (EF003025) | 0 |
| Шығыстағы рұқсат етілген кернеу (EF007553) | ['-', '-'] |
| ASI үшін қолдау протоколы (EF003051) | true |
| CAN (EF003053) үшін қолдау протоколы | false |
| KNX (EF003055) үшін қолдау протоколы | false |
| LON үшін қолдау протоколы (EF003017) | false |
| Электр қосылымының түрі (EF003961) | Screw connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| Сандық шығыстарды конфигурациялауға болады (EF008520) | false |
| ● AS интерфейсін/диагностикасын көрсету | green/red dual LED |
| Басқа HW интерфейстерінің саны (EF003027) | 0 |
| PROFINET интерфейстерінің саны (EF006932) | 0 |
| Қауіпсіздік функцияларына жарамды (EF001597) | false |
| Сигнал алмасу кезіндегі уақыт кідірісі (EF002382) | ['-', '-'] |
| Қабырғаға орнату/тікелей орнату (EF007020) | FALSE |
| EN 954-1 (EF006782) стандартына сәйкес санат | - |
| RS-232 (EF003021) HW интерфейстерінің саны | 0 |
| HW-интерфейстерінің саны RS-422 (EF003022) | 0 |
| HW-интерфейстерінің саны RS-485 (EF003023) | 0 |
| Modbus (EF003057) үшін қолдау протоколы | false |
| SERCOS үшін қолдау протоколы (EF006657) | false |
| TCP/IP үшін қолдау хаттамасы (EF003050) | false |
| Қоректендіру кернеуінің кернеу түрі (EF002991) | DC |
| SUCONET (EF003060) үшін қолдау протоколы | false |
| Кернеу түрі (кіріс кернеуі) (EF003033) | #NO_DATA# / DC |
| шығыс қысқа тұйықталудан қорғану қасиеті | Yes |
| Сымсыз HW интерфейстерінің саны (EF006933) | 0 |
| Параллель HW интерфейстерінің саны (EF003026) | 0 |
| INTERBUS үшін қолдау протоколы (EF003054) | false |
| PROFIBUS (EF003052) үшін қолдау протоколы | false |
| шығыстардың түйреуіштерін тағайындауды жобалау | standard assignement |
| Қосымша операция агенті (Ex ia) (EF004141) | - |
| Қосымша операция агенті (Ex ib) (EF004142) | - |
| Газға арналған жарылыс қауіпсіздігі санаты (EF003997) | None |
| DeviceNet үшін қолдау протоколы (EF003059) | false |
| PROFIsafe (EF007526) үшін қолдау протоколы | false |
| Шаңға арналған жарылыс қауіпсіздігі санаты (EF003998) | None |
| Сериялық TTY HW интерфейстерінің саны (EF003024) | 0 |
| EtherNet/IP үшін қолдау протоколы (EF007521) | false |
| PROFINET IO (EF007525) үшін қолдау протоколы | false |
| SafetyBUS p (EF007527) үшін қолдау протоколы | false |
| Data-Highway (EF003058) үшін қолдау протоколы | false |
| PROFINET CBA (EF007524) үшін қолдау протоколы | false |
| INTERBUS-Safety (EF006662) үшін қолдау протоколы | false |
| DeviceNet қауіпсіздігіне арналған қолдау протоколы (EF007520) | false |
| AS интерфейсінің қосылымы Полярлықты кері қайтарудан қорғау | built-in |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 42C / 42C |
| Басқа шиналық жүйелерге арналған қолдау хаттамасы (EF003062) | false |
| 24 В кезінде DC-13 кернеуіндегі жартылай өткізгіш шығысының амплитудасы | 1 A |
| Өнеркәсіптік Ethernet HW интерфейстерінің саны (EF003020) | 0 |
| Қысқа тұйықталудан қорғау, шығыстар қолжетімді (EF003203) | true |
| Foundation Fieldbus (EF007522) үшін қолдау протоколы | false |
| кіріс және шығыс электр қосылымының түрі | M8 screw-type terminals |
| EN ISO 13849-1 (EF007399) стандартына сәйкес өнімділік деңгейі | - |
| AS-интерфейс спецификациясына сәйкес жұмыс кернеуі | 26.5 ... 31.6 V |
| AS-интерфейсіндегі жұмыс қауіпсіздігін қолдау хаттамасы (EF007519) | false |
| Бөлек шина қосқышы арқылы Fieldbus қосылымы мүмкін (EF004002) | - |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Жалпы өнімді бекітуEMCDСәйкестікті декларациялауРастауСынақ сертификаттарыТеңіз / ТасымалдаубасқаАрнайы сынақ сертификатыРастаубасқаӘртүрліӘртүрлі | General Product Approval |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
