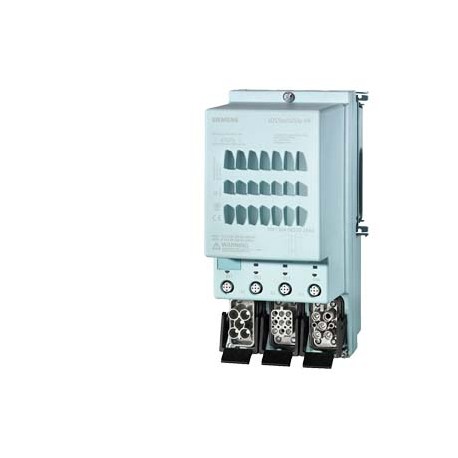

3RK1304-5LS70-2AA0
3RK1304-5LS70-2AA0 SIEMENS ET 200pro EDSE/DSSE HF electronic DOL starter electronic (soft-) switching Full m..
$0.00USD
3687 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209680470
UPC:662643393811
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209680470 |
| UPC | 662643393811 |
| ETIM | 5 |
| тереңдік | 160 mm |
| ені | 110 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 230 mm |
| ● Вашингтонда | 24 ... 24 V |
| Топ коды | R711 |
| trip class | CLASS 5, 10, 20 and 30 adjustable |
| Металл факторы | LAO----- |
| Date5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | Ordering Data Overview |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| Тауар коды | 85371098 |
| соңғы өзгертілген: | 12/1/2021 |
| Таза салмағы (кг) | 2,070 Kg |
| operating power | |
| өнімнің ерекшелігі | |
| кернеу түрі | AC |
| Тереңдік (EF000049) | 160.0 |
| Ені (EF000008) | 110.0 |
| бекіту әдісі | screw fixing |
| өнім функциясы | |
| shock resistance | 15g / 11 ms |
| ● тікелей іске қосу | Yes |
| Шыққан елі | Germany |
| Биіктігі (EF000040) | 230.0 |
| бекіту орны | vertical, horizontal |
| розеткалар саны | |
| ● кірістердің | 2 byte |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| failure rate [FIT] | |
| өнім брендінің атауы | SIMATIC |
| type of assignment | 1 |
| ● сақтау кезінде | -40 ... +70 °C |
| ● шығыстардың | 2 byte |
| Қаптама өлшемі | 117,00 x 236,50 x 190,50 |
| Өнім сипаттамасы | ET 200pro EDSE/DSSE HF electronic DOL starter electronic (soft-) switching Full motor protection consisting of: electronic Overload protection + thermistor AC-3, 5.5 kW / 400 V 1.5 A...(9 A)12 A without brake contact 4 DI Han Q4/2 - Han Q8/0 |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| жұмыс тогы | |
| өнімнің белгіленуі | Motor starters |
| IP қорғаныс класы | IP65 |
| Сақтандырғышпен (EF006693) | - |
| vibration resistance | 2g |
| ● жұмыс кезінде | -25 ... +55 °C |
| ● during transport | -40 ... +70 °C |
| ● кері іске қосу | No |
| өнімнің дизайны | direct starter |
| protocol is supported | |
| ● PROFINET protocol | Yes |
| ● at DC rated value | 20.4 ... 28.8 V |
| Тұрақты токтағы 1-ші қоректендіру кернеуі | 24 ... 24 V |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| — айналма тізбекпен | 1.656 W |
| ● рұқсат етілген ең жоғары шекті | 28.8 V |
| ● рұқсат етілген ең аз | 20.4 V |
| Жалпы өнімді мақұлдау | EMC |
| Шығару класы (EF006668) | Other |
| control supply voltage 1 | |
| сандық кірістер саны | 4 |
| өнім түрінің белгіленуі | ET 200pro |
| ● PROFIBUS DP protocol | Yes |
| ● 400 В номиналды мәні кезінде | 100 000 A |
| Сәйкестік туралы декларация | Test Certificates |
| ● ауысу күйінде ҚОСУЛЫ күйде | |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| — айналма тізбексіз | 1.656 W |
| ● негізгі энергия беру үшін | socket according to ISO23570 |
| ● ӨШІРУ күйінде | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 5 Day/Days |
| Шикізат үшін қосымша төлем | None |
| Трансформатормен (EF000278) | false |
| Қаптама өлшем бірлігі | MM |
| UK Declaration of Conformity | |
| қозғалтқышты қорғау түрі | full motor protection |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| жұмыс кернеуінің номиналды мәні | 200 ... 400 V |
| электр қосылымының түрі | |
| ● сандық кіріс сигналдары үшін | 4 |
| insulation voltage rated value | 400 V |
| ● at AC at 400 V rated value | 12 A |
| ● 24 В тұрақты токпен тежегішті басқару | No |
| ● сандық шығыс сигналдары үшін | 0 |
| design of the switching contact | solid-state / thyristor / 2 phases |
| ● Сандық кіріс сигналдары үшін 1 | M12 socket |
| ● Сандық кіріс сигналдары үшін 2 | M12 socket |
| ● Сандық кіріс сигналдары үшін 3 | M12 socket |
| ● Сандық кіріс сигналдары үшін 4 | M12 socket |
| ● 180 В тұрақты токпен тежегішті басқару | No |
| ● 230 В айнымалы токпен тежегішті басқару | No |
| ● 400 В айнымалы токпен тежегішті басқару | No |
| ● 500 В тұрақты токпен тежегішті басқару | No |
| Қозғалтқыш стартерінің түрі (EF009598) | Direct online starter (DOL) |
| қауіпті сәтсіздіктердің үлесі | |
| ● at AC-3 at 400 V rated value | 12 A |
| ● қоректендіру кернеуі желісі үшін | via backplane bus |
| Рельсті орнату мүмкін (EF003972) | - |
| ● жүктеме жағындағы шығыс бергіш үшін | socket according to ISO23570 |
| ● PROFIenergy өшіруін қолдайды | Yes |
| Сыртқы қалпына келтіру мүмкін (EF003426) | - |
| қысқа тұйықталудан қорғауды жобалау | fuse |
| product function bus communication | Yes |
| өнім функциясы орнында жұмыс істейді | Yes |
| relative humidity during operation | 5 ... 95 % |
| Тұрақты ток номиналды мәні бойынша 1 қоректендіру кернеуі | |
| ● сандық кірістерді параметрлеуге болады | Yes |
| ● параметрлеуге болатын сандық шығыстар | No |
| ● қоректендіру кернеуін беру үшін | via backplane bus |
| Қорғаныс дәрежесі (IP) (EF005474) | IP65 |
| өнім компоненті қозғалтқышының тежегіш шығысы | No |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RK1304-5LS70-2AA0 |
| Индикатор шамдарының саны (EF001965) | - |
| Номиналды жұмыс тогы Ie (EF001443) | 12 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| Қысқа тұйықталу мүмкіндігімен (EF006691) | true |
| мекенжай диапазонының мекенжай кеңістігінің жады | |
| қоректендіру кернеуінің түрі | DC |
| Қорғаныс дәрежесі (NEMA) (EF011959) | - |
| Басқару лауазымдарының саны (EF001372) | - |
| Апаттық тоқтатуға жарамды (EF001433) | - |
| ASI үшін қолдау протоколы (EF003051) | false |
| CAN (EF003053) үшін қолдау протоколы | - |
| LON үшін қолдау протоколы (EF003017) | - |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| Тұрақты ток номиналды мәні бойынша қоректендіру кернеуін басқару | 20.4 ... 28.8 V |
| number of poles for main current circuit | 3 |
| ● PROFIenergy өлшенген мәндерін қолдайды | Yes |
| Modbus (EF003057) үшін қолдау протоколы | - |
| SERCOS үшін қолдау протоколы (EF006657) | - |
| TCP/IP үшін қолдау хаттамасы (EF003050) | - |
| PROFINET протоколының интерфейсін жобалау | Yes |
| product function short circuit protection | Yes |
| электр тогының соғуынан сенсорлық қорғаныс | finger-safe |
| SUCONET (EF003060) үшін қолдау протоколы | - |
| Шамадан тыс жүктемені босату тогының параметрі (EF002336) | ['1.5', '12'] |
| INTERBUS үшін қолдау протоколы (EF003054) | - |
| PROFIBUS (EF003052) үшін қолдау протоколы | - |
| protocol is supported AS-Interface protocol | No |
| DeviceNet үшін қолдау протоколы (EF003059) | - |
| PROFIsafe (EF007526) үшін қолдау протоколы | - |
| Номиналды қуат, 460 В, 60 Гц, 3 фазалы (EF009600) | - |
| Номиналды қуат, 575 В, 60 Гц, 3 фазалы (EF009601) | - |
| басқару көзінің кернеуінің түрі | DC |
| EtherNet/IP үшін қолдау протоколы (EF007521) | - |
| PROFINET IO (EF007525) үшін қолдау протоколы | - |
| SafetyBUS p (EF007527) үшін қолдау протоколы | - |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 50 % |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 5.5 |
| Data-Highway (EF003058) үшін қолдау протоколы | - |
| PROFINET CBA (EF007524) үшін қолдау протоколы | - |
| қосалқы және басқару тізбегіндегі қуат шығыны [Вт] | |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 75 % |
| Rated control supply voltage Us at DC (EF003980) | ['20.4', '28.8'] |
| AC-3 кезіндегі номиналды жұмыс тогы, 400 В (EF009602) | 12 |
| ● өндірушіге тән құрылғы интерфейсінде | optical interface |
| INTERBUS-Safety (EF006662) үшін қолдау протоколы | - |
| DeviceNet қауіпсіздігіне арналған қолдау протоколы (EF007520) | - |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 42D / 42D |
| Басқа шиналық жүйелерге арналған қолдау хаттамасы (EF003062) | - |
| 50 Гц жиілікте 400 В кернеудегі 3 фазалы қозғалтқыштардың жұмыс қуаты | 700 ... 5 500 W |
| Қоршаған орта температурасы, жоғарғы жұмыс шегі (EF009603) | - |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | - |
| Rated control supply voltage Us at AC 60HZ (EF003979) | - |
| үзіліс сыйымдылығының максималды қысқа тұйықталу тогы (Icu) | |
| Foundation Fieldbus (EF007522) үшін қолдау протоколы | - |
| Температурамен өтелген шамадан тыс қорғаныс (EF009604) | - |
| type of electrical connection for main current circuit | tab terminals |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 3 500 m |
| IEC 60947-4-3 (EF012390) стандартына сәйкес үйлестіру класы | Class 1 |
| AC-3, 230 В, 3 фазалы (EF009599) кернеудегі номиналды жұмыс қуаты | - |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Flat plug-in connection |
| байланыс интерфейсінің электрлік қосылым түрі | via backplane bus |
| AS-интерфейсіндегі жұмыс қауіпсіздігін қолдау хаттамасы (EF007519) | - |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | - |
| 50 Гц айнымалы токтағы жұмыс кернеуіне қатысты жұмыс диапазоны | 200 ... 440 V |
| Номиналды шартты қысқа тұйықталу тогы, 2 типті, 230 В (EF009606) | - |
| Номиналды шартты қысқа тұйықталу тогы, 2 типті, 400 В (EF009605) | - |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | - |
| CSA және UL номиналды мәніне сәйкес 60 Гц айнымалы токтағы жұмыс кернеуі | 480 V |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| Номиналды шартты қысқа тұйықталу тогы, 1 типті, 480 Y/277 В (EF009607) | - |
| Номиналды шартты қысқа тұйықталу тогы, 1 типті, 600 Y/347 В (EF009608) | - |
| IEC 61508 стандартына сәйкес дәлелдеу сынағы аралығы немесе қызмет ету мерзімі үшін T1 мәні | 20 y |
| негізгі контактілердің механикалық қызмет ету мерзімі (коммутация циклдары) әдеттегідей | 30 000 000 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Негізгі және қосалқы тізбектер арасындағы қауіпсіз оқшаулау үшін рұқсат етілген максималды кернеу | 400 V |
| Көмекші және басқару тогы тізбегіне арналған электр қосылымының түрі (EF006979) | - |
| adjustable current response value current of the current-dependent overload release | 1.5 ... 12 A |
| Жалпы өнімді бекітуEMCCРастауСәйкестік туралы декларацияСынақ сертификаттарыбасқаҰлыбританияның сәйкестік туралы декларациясыТүріСынақ сертификаттары/сынақ есебіРастау | General Product Approval |
Өнім сипаттамасы
ET 200PRO EDSE/DSSE HF ELECTRON DIRECT STARTER. ELECTRONIC MANEUVER (SOFT) PROTECTION. MOTOR INTEGRAL INCL : PROT. OVERC. ELECTR.+THERMISTOR 3 AC 400V/5,5KW; 1,5A... (9A)12A SINSIRIUS BRAKE CONTACTOR
