3RH2131-2KV40

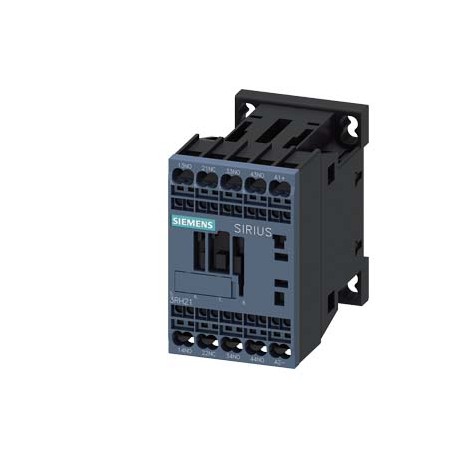

3RH2131-2KV40 SIEMENS Coupling contactor relay, 3 NO + 1 NC, 36 V DC, 0.7 ... 1.25* US, with integrated supp..
$0.00USD
3904 қолжетімді
Негізгі сипаттамалар
:
EAN:4047621014937
ЭМС:Functional Safety/Safety of Machinery
UPC:Not available
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4047621014937 |
| ЭМС | Functional Safety/Safety of Machinery |
| UPC | Not available |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 73 mm |
| ені | 45 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| биіктік | 70 mm |
| ● кондиционерде | 10 000 1/h |
| ● Вашингтонда | 10g / 5 ms, 5g / 10 ms |
| Топ коды | R711 |
| доғалау уақыты | 10 ... 15 ms |
| — жоғары қарай | 10 mm |
| Date5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LBP----- |
| — шабуылшылар | 10 mm |
| Өнім тобы | Ordering Data Overview |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 1/26/2022 |
| Таза салмағы (кг) | 0,315 Kg |
| — жағында | 0 mm |
| ● rated value | 36 V |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail |
| қажетті аралық | |
| Шыққан елі | Germany |
| Теңіз / Жеткізу | other |
| бекіту орны | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| контактордың өлшемі | S00 |
| ● бастапқы мән | 0.7 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 75,00 x 80,00 x 50,00 |
| Өнім сипаттамасы | Coupling contactor relay, 3 NO + 1 NC, 36 V DC, 0.7 ... 1.25* US, with integrated suppressor diode, Size S00, Spring-type terminal suitable for PLC outputs |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| өнімнің белгіленуі | Coupling relay for switching auxiliary circuits |
| Интерфейс (EF000594) | - |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● толық масштабты мән | 1.25 |
| — қатты немесе тізбекті | 2x (0,5 ... 4 mm²) |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 60 В номиналды мәні кезінде | 10 A |
| өнім түрінің белгіленуі | 3RH2 |
| ● 110 В номиналды мәні кезінде | 3 A |
| ● 220 В номиналды мәні кезінде | 1 A |
| ● 230 В номиналды мәні кезінде | 10 A |
| ● 400 В номиналды мәні кезінде | 3 A |
| ● 440 В номиналды мәні кезінде | 0.3 A |
| ● 500 В номиналды мәні кезінде | 2 A |
| ● 600 В номиналды мәні кезінде | 0.15 A |
| ● 690 В номиналды мәні кезінде | 1 A |
| ● контактордың типтік түрі | 30 000 000 |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| ● лезде байланыс | 1 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Орнату әдісі (EF000003) | - |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 80 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жүктемесіз ауысу жиілігі | |
| Қаптама өлшем бірлігі | MM |
| control supply voltage at DC | |
| AC-15 кезіндегі жұмыс тогы | |
| Заттарға тыйым салу (күн) | 10/01/2009 |
| Жарықдиодты индикациямен (EF005950) | - |
| кернеуді басатын құрылғының дизайны | suppressor diode |
| ● қатарлас орнатумен | |
| қауіпті сәтсіздіктердің үлесі | |
| синус импульсімен соққыға төзімділік | |
| closing power of magnet coil at DC | 2.8 W |
| holding power of magnet coil at DC | 2.8 W |
| өнім кеңейтімінің қосалқы қосқышы | No |
| Қолмен басқару мүмкін (EF005881) | - |
| DC-12 максимумындағы жұмыс жиілігі | 1 000 1/h |
| DC-13 максимумындағы жұмыс жиілігі | 1 000 1/h |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RH2131-2KV40 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at AWG cables for auxiliary contacts | 2x (20 ... 12) |
| көмекші контактілердің байланыс сенімділігі | 1 faulty switching per 100 million (17 V, 1 mA) |
| mechanical service life (switching cycles) | |
| Қосылым түрі бойынша қосалқы тізбек (EF006820) | Spring clamp connection |
| Номиналды жұмыс тогы, яғни, 400 В (EF001378) | 3 |
| көмекші контактілер үшін NC контактілерінің саны | 1 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 3 |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (0.5 ... 2.5 mm²) |
| басқару көзінің кернеуінің түрі | DC |
| DC-12 жүйесіндегі 1 ток жолындағы жұмыс тогы | |
| DC-13 жүйесіндегі 1 ток жолындағы жұмыс тогы | |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 40 % |
| — finely stranded without core end processing | 2x (0.5 ... 2.5 mm²) |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 73 % |
| Rated control supply voltage Us at DC (EF003980) | ['-', '36'] |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41A / 41A |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000; With 0.3 x Ie |
| Rated control supply voltage Us at AC 50HZ (EF003978) | - |
| Rated control supply voltage Us at AC 60HZ (EF003979) | - |
| ауыстырып-қосқыш элементтерге арналған сәйкестендіру нөмірі және әріпі | 31 E |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| DC-12-де тізбектей қосылған 2 ток жолы бар жұмыс тогы | |
| DC-13-те тізбектей қосылған 2 ток жолы бар жұмыс тогы | |
| DC-12-де тізбектей қосылған 3 ток жолы бар жұмыс тогы | |
| DC-13-те тізбектей қосылған 3 ток жолы бар жұмыс тогы | |
| SN 31920 стандартына сәйкес сұраныс деңгейі төмен болған кездегі істен шығу деңгейі [FIT] | 100 FIT |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | - |
| айнымалы ток номиналды мәні кезінде ластану дәрежесі 3 оқшаулағыш кернеуі | 690 V |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| қосалқы және басқару тізбегіне арналған электр қосылымының түрі | spring-loaded terminals |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 3 |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 1 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2009 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Қалыпты ашық контакт ретіндегі көмекші контактілер саны, жетекші (EF007282) | - |
| Магнит катушкасының тұрақты токтағы номиналды мәні жұмыс диапазоны коэффициентін басқару | |
| Қалыпты жабық контакт ретіндегі қосалқы контактілер саны, кешіктірілген коммутация (EF007281) | - |
| қажетті қосалқы қосқышты қысқа тұйықталудан қорғауға арналған сақтандырғыш буынының дизайны | fuse gL/gG: 10 A |
| 230 В дейінгі қосалқы тізбекті қысқа тұйықталудан қорғауға арналған миниатюралық автоматты ажыратқыштың дизайны | C characteristic: 6 A; 0.4 kA |
| Жалпы өнімді бекіту Растау KCEMCФункционалдық қауіпсіздік/Машина қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыТүрі бойынша сараптама сертификатыҰлыбританияның сәйкестік туралы декларациясыТүрі бойынша сынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыТеңіз / ЖеткізуТеңіз / ЖеткізубасқаҚауіпті тауарларРастауТасымалдау туралы ақпарат | General Product Approval |
Өнім сипаттамасы
ACPL CONTACTOR. AUX., 3NA+1NC DC 36V, 0,7...1,25*US, C/ SUPP. PLUGGED-IN DIODE, S00 SIZE, SPRING TERMINALS. Manufactured to order. Non-Cancelable Non-Returnable.
