3RH2122-2LJ80

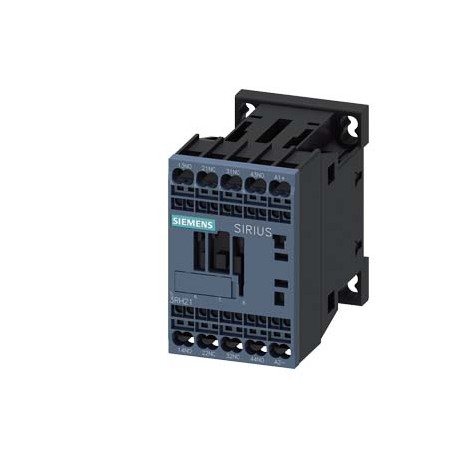

3RH2122-2LJ80 SIEMENS Coupling contactor relay railway 2 NO + 2 NC, DC 72 V, 0.7 ... 1.25* US, with varistor..
$0.00USD
4727 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209911819
ЭМС:Functional Safety/Safety of Machinery
UPC:040892942262
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209911819 |
| ЭМС | Functional Safety/Safety of Machinery |
| UPC | 040892942262 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 73 mm |
| басқа | Dangerous Good |
| ені | 45 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 70 mm |
| ● кондиционерде | 10 000 1/h |
| ● Вашингтонда | 10g / 5 ms, 5g / 10 ms |
| Топ коды | R711 |
| доғалау уақыты | 10 ... 15 ms |
| — жоғары қарай | 10 mm |
| Растау | |
| Date5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LBP----- |
| — шабуылшылар | 10 mm |
| Өнім тобы | SIRIUS 3RH2 contactor relays, 4- and 8-pole |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 11/10/2021 |
| Таза салмағы (кг) | 0,310 Kg |
| — жағында | 0 mm |
| ● rated value | 72 V |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail |
| қажетті аралық | |
| Шыққан елі | Germany |
| бекіту орны | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| контактордың өлшемі | S00 |
| ● бастапқы мән | 0.7 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 50,00 x 73,50 x 77,50 |
| Өнім сипаттамасы | Coupling contactor relay railway 2 NO + 2 NC, DC 72 V, 0.7 ... 1.25* US, with varistor integrated, Size S00, Spring-type terminal |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| өнімнің белгіленуі | Coupling relay for switching auxiliary circuits |
| Интерфейс (EF000594) | - |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● толық масштабты мән | 1.25 |
| — қатты немесе тізбекті | 2x (0,5 ... 4 mm²) |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 60 В номиналды мәні кезінде | 10 A |
| өнім түрінің белгіленуі | 3RH2 |
| ● 110 В номиналды мәні кезінде | 3 A |
| ● 220 В номиналды мәні кезінде | 1 A |
| ● 230 В номиналды мәні кезінде | 10 A |
| ● 400 В номиналды мәні кезінде | 3 A |
| ● 440 В номиналды мәні кезінде | 0.3 A |
| ● 500 В номиналды мәні кезінде | 2 A |
| ● 600 В номиналды мәні кезінде | 0.15 A |
| ● 690 В номиналды мәні кезінде | 1 A |
| ● контактордың типтік түрі | 30 000 000 |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| ● лезде байланыс | 2 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Орнату әдісі (EF000003) | - |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 80 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жүктемесіз ауысу жиілігі | |
| Қаптама өлшем бірлігі | MM |
| control supply voltage at DC | |
| AC-15 кезіндегі жұмыс тогы | |
| Заттарға тыйым салу (күн) | 10/01/2009 |
| Жарықдиодты индикациямен (EF005950) | - |
| кернеуді басатын құрылғының дизайны | with varistor |
| ● қатарлас орнатумен | |
| қауіпті сәтсіздіктердің үлесі | |
| синус импульсімен соққыға төзімділік | |
| closing power of magnet coil at DC | 2.8 W |
| holding power of magnet coil at DC | 2.8 W |
| өнім кеңейтімінің қосалқы қосқышы | No |
| Қолмен басқару мүмкін (EF005881) | - |
| DC-12 максимумындағы жұмыс жиілігі | 1 000 1/h |
| DC-13 максимумындағы жұмыс жиілігі | 1 000 1/h |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RH2122-2LJ80 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at AWG cables for auxiliary contacts | 2x (20 ... 12) |
| көмекші контактілердің байланыс сенімділігі | 1 faulty switching per 100 million (17 V, 1 mA) |
| mechanical service life (switching cycles) | |
| Қосылым түрі бойынша қосалқы тізбек (EF006820) | Spring clamp connection |
| Номиналды жұмыс тогы, яғни, 400 В (EF001378) | 3 |
| көмекші контактілер үшін NC контактілерінің саны | 2 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 2 |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (0.5 ... 2.5 mm²) |
| басқару көзінің кернеуінің түрі | DC |
| DC-12 жүйесіндегі 1 ток жолындағы жұмыс тогы | |
| DC-13 жүйесіндегі 1 ток жолындағы жұмыс тогы | |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 40 % |
| — finely stranded without core end processing | 2x (0.5 ... 2.5 mm²) |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 73 % |
| Rated control supply voltage Us at DC (EF003980) | ['-', '72'] |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41A / 41A |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000; With 0.3 x Ie |
| Rated control supply voltage Us at AC 50HZ (EF003978) | - |
| Rated control supply voltage Us at AC 60HZ (EF003979) | - |
| ауыстырып-қосқыш элементтерге арналған сәйкестендіру нөмірі және әріпі | 22 E |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| DC-12-де тізбектей қосылған 2 ток жолы бар жұмыс тогы | |
| DC-13-те тізбектей қосылған 2 ток жолы бар жұмыс тогы | |
| DC-12-де тізбектей қосылған 3 ток жолы бар жұмыс тогы | |
| DC-13-те тізбектей қосылған 3 ток жолы бар жұмыс тогы | |
| SN 31920 стандартына сәйкес сұраныс деңгейі төмен болған кездегі істен шығу деңгейі [FIT] | 100 FIT |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | - |
| айнымалы ток номиналды мәні кезінде ластану дәрежесі 3 оқшаулағыш кернеуі | 690 V |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| қосалқы және басқару тізбегіне арналған электр қосылымының түрі | spring-loaded terminals |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 2 |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 2 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2009 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Қалыпты ашық контакт ретіндегі көмекші контактілер саны, жетекші (EF007282) | - |
| Магнит катушкасының тұрақты токтағы номиналды мәні жұмыс диапазоны коэффициентін басқару | |
| Қалыпты жабық контакт ретіндегі қосалқы контактілер саны, кешіктірілген коммутация (EF007281) | - |
| қажетті қосалқы қосқышты қысқа тұйықталудан қорғауға арналған сақтандырғыш буынының дизайны | fuse gL/gG: 10 A |
| 230 В дейінгі қосалқы тізбекті қысқа тұйықталудан қорғауға арналған миниатюралық автоматты ажыратқыштың дизайны | C characteristic: 6 A; 0.4 kA |
| Жалпы өнімді бекіту Растау KCEMCФункционалдық қауіпсіздік/Машина қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / Жеткізу түріСынақ сертификатыҰлыбритания сәйкестік туралы декларацияТүрлі сынақ сертификаттары/сынақ есебіТеңіз / Жеткізу басқаҚауіпті тауарларРастауТасымалдау туралы ақпарат | General Product Approval |
