3RA2317-8XE30-2BB4

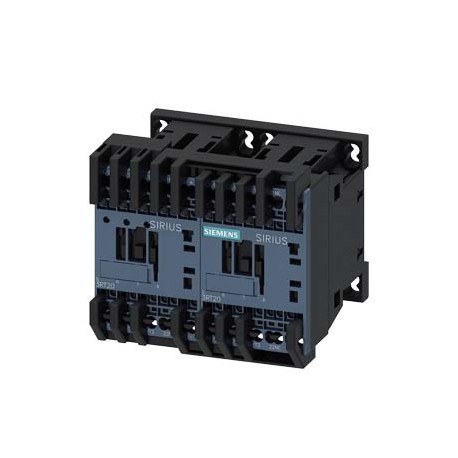

3RA2317-8XE30-2BB4 SIEMENS Reversing contactor assembly for 3RA27 AC3: 5.5 kW/400 V, 24 V DC 3-pole, Size S0..
$0.00USD
4035 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209836631
UPC:662643898712
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209836631 |
| UPC | 662643898712 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 83 mm |
| ені | 90 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 84 mm |
| — solid | 2x (0.5 ... 4 mm²) |
| ● кондиционерде | 7,3g / 5 ms, 4,7g / 10 ms |
| ● Вашингтонда | 7.3g / 5 ms, 4.7g / 10 ms |
| Топ коды | R711 |
| — жоғары қарай | 6 mm |
| ● at AC-3 | |
| Металл факторы | LCO----- |
| — шабуылшылар | 6 mm |
| Date5/11/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | SIRIUS 3RA23 reversing contactor assemblies, up to 55 kW |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 6 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 2/8/2022 |
| Таза салмағы (кг) | 0,711 Kg |
| operating power | |
| — жағында | 6 mm |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail |
| қажетті аралық | |
| Шыққан елі | Germany |
| Теңіз / Жеткізу | other |
| Test Certificates | Marine / Shipping |
| бекіту орны | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| контактордың өлшемі | S00 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| ● of magnet coil | Spring-type terminals |
| Функция (EF000030) | Reversing contactor |
| Қаптама өлшемі | 97,00 x 109,00 x 112,00 |
| Өнім сипаттамасы | Reversing contactor assembly for 3RA27 AC3: 5.5 kW/400 V, 24 V DC 3-pole, Size S00 Spring-type terminal electrical and mechanical interlock with voltage tap |
| қоршаған орта температурасы | |
| өнімнің белгіленуі | Reversing contactor assembly |
| ● жұмыс кезінде | -25 ... +60 °C |
| — қатты немесе тізбекті | 2x (0,5 ... 4 mm²) |
| ● at DC rated value | 24 V |
| ● for main contacts | |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| control supply voltage 1 | |
| өнім түрінің белгіленуі | 3RA23 |
| — at 400 V rated value | 5.5 kW |
| — at 500 V rated value | 5.5 kW |
| — at 690 V rated value | 5.5 kW |
| ● 400 В номиналды мәні кезінде | 12 A |
| ● at 480 V rated value | 11 A |
| ● 500 В номиналды мәні кезінде | 9.2 A |
| ● 600 В номиналды мәні кезінде | 11 A |
| ● 690 В номиналды мәні кезінде | 6.7 A |
| ● контактордың типтік түрі | 10 000 000 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 20 Day/Days |
| Шикізат үшін қосымша төлем | None |
| operational current at AC-3 | |
| Қаптама өлшем бірлігі | MM |
| ● at 200/208 V rated value | 1.5 hp |
| ● at 220/230 V rated value | 3 hp |
| ● at 460/480 V rated value | 7.5 hp |
| ● at 575/600 V rated value | 10 hp |
| ● for main current circuit | spring-loaded terminals |
| Заттарға тыйым салу (күн) | 10/01/2009 |
| manufacturer's article number | |
| электр қосылымының түрі | |
| ● қатарлас орнатумен | |
| ● 1 of the supplied contactor | 3RT2017-2BB42-0CC0 |
| ● 2 of the supplied contactor | 3RT2017-2BB42 |
| қауіпті сәтсіздіктердің үлесі | |
| синус импульсімен соққыға төзімділік | |
| ● at AC-4 at 400 V rated value | 4 kW |
| Type Test Certificates/Test Report | Special Test Certificate |
| closing power of magnet coil at DC | 4 W |
| holding power of magnet coil at DC | 4 W |
| өнім кеңейтімінің қосалқы қосқышы | Yes |
| product function bus communication | Yes |
| operating frequency at AC-3 maximum | 750 1/h |
| ● at AWG cables for main contacts | 1x (20 ... 12) |
| ● of the supplied RH assembly kit | 3RA2913-2AA2 |
| Қорғаныс дәрежесі (IP) (EF005474) | IP20 |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RA2317-8XE30-2BB4 |
| Номиналды жұмыс қуаты NEMA (EF011960) | 5.516240625 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| ● for auxiliary and control circuit | spring-loaded terminals |
| Қорғаныс дәрежесі (NEMA) (EF011959) | - |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A |
| number of NC contacts for main contacts | 0 |
| number of NO contacts for main contacts | 3 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at contactor for auxiliary contacts | Spring-type terminals |
| number of poles for main current circuit | 3 |
| — with type of coordination 1 required | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A |
| ● at AWG cables for auxiliary contacts | 2x (20 ... 14) |
| көмекші контактілердің байланыс сенімділігі | < 1 error per 100 million operating cycles |
| mechanical service life (switching cycles) | |
| protocol is supported AS-Interface protocol | No |
| full-load current (FLA) for 3-phase AC motor | |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (0.5 ... 2.5 mm²) |
| operating voltage at AC-3 rated value maximum | 690 V |
| басқару көзінің кернеуінің түрі | DC |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 40 % |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 5.5 |
| — finely stranded without core end processing | 2x (0.5 ... 2.5 mm²) |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 75 % |
| Rated control supply voltage Us at DC (EF003980) | ['-', '24'] |
| Номиналды жұмыс тогы, яғни AC-3, 400 В (EF001392) | 12 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41B / 41B |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| ● for short-circuit protection of the main circuit | |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['-', '-'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['-', '-'] |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| product function control circuit interface with IO link | No |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Spring clamp connection |
| yielded mechanical performance [hp] for 3-phase AC motor | |
| SN 31920 стандартына сәйкес сұраныс деңгейі төмен болған кездегі істен шығу деңгейі [FIT] | 100 FIT |
| ● of the contactor with added auxiliary switch block typical | 10 000 000 |
| ● for short-circuit protection of the auxiliary switch required | fuse gG: 10 A |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2009 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| General Product ApprovalDeclaration of ConformityConfirmationUK Declaration of ConformityTest CertificatesMarine / ShippingType Test Certificates/Test ReportSpecial Test CertificateMarine / ShippingotherRailwayDangerous GoodConfirmationVibration and ShockTransport Information | General Product Approval |
Өнім сипаттамасы
SIRIUS Innovations Inverter C / COM., AC3, 5, 5KW / 400V, DC 24V, S00 spring connection Enclav. electrical and mechanical. Manufactured to order. Non-Cancelable Non-Returnable.
