3LD2766-1GP51

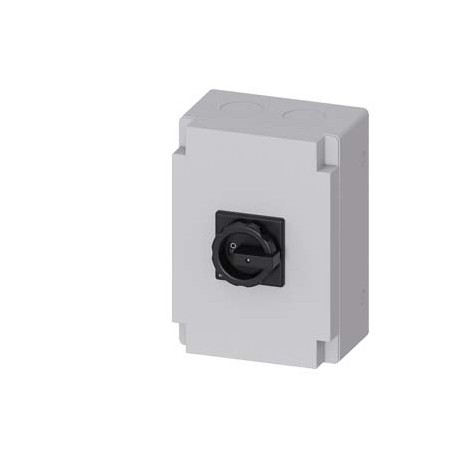

3LD2766-1GP51 SIEMENS SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 100 A, Operating power / at..
$0.00USD
3672 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209524385
UPC:Not available
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209524385 |
| UPC | Not available |
| ETIM | 5 |
| тереңдік | 181 mm |
| ені | 212 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 302 mm |
| ● solid | 1x (4...50mm²) |
| Топ коды | P360 |
| таза салмақ | 1 815 g |
| ● ең жоғары | 1 |
| ● ең аз | 12 |
| Date5/9/2022 | |
| Металл факторы | LAO----- |
| ● stranded | 1x (4...50mm²) |
| Әртүрлі | Environmental Confirmations |
| Өнім тобы | Basic Devices |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| Тауар коды | 85365080 |
| қуат шығыны [Вт] | |
| құрылғы түрі | fixed mounting |
| қосқыш түрі | Molded-plastic enclosure for metric threaded joint |
| Таза салмағы (кг) | 1,823 Kg |
| полюстер саны | 3 |
| operating power | |
| өнімнің ерекшелігі | |
| ● негізгі қосқыш | Yes |
| ● қозғалтқыш жетегі | No |
| тұтқаның дизайны | rotary operating mechanism, black |
| бекіту әдісі | Complete unit in enclosure |
| Шыққан елі | Germany |
| ● рельсті бекіту | No |
| ● қауіпсіздік қосқышы | Yes |
| LKZ_FDB/ Каталог идентификаторы | LV10.1 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SENTRON |
| Қаптама өлшемі | 223,00 x 310,00 x 195,00 |
| Өнім сипаттамасы | SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 100 A, Operating power / at AC-23 A at 400 V: 37 kW, molded-plastic encapsulation for metric screw connection, 1 NC, 1 NO, rotary operating mechanism, black |
| жұмыс тогы | |
| өнімнің белгіленуі | 3LD Switch disconnector |
| IP қорғаныс класы | IP65 |
| suitability for use | |
| ● кернеу триггері | No |
| өнімнің дизайны | Main switch |
| полюстер / ноталар саны | N |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| ● айнымалы ток / номиналды мәнде | 100 A |
| ● ажыратқыш | Yes |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| Құлыпталатын (EF006281) | true |
| ● ТӨТЕНШЕ ӨШІРУ қосқышы | No |
| ● 4 тесікті алдыңғы бекіту | No |
| ● AC-23 A кезінде / 690 В кезінде | 6 000 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Полюстер саны (EF001391) | 3 |
| ● көмекші контактілер үшін | connection terminals |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 80 Day/Days |
| Шикізат үшін қосымша төлем | None |
| қосқыш ажыратқышының өлшемі | 4 |
| ● 40 °C / номиналды мәнде | 100 A |
| ● 45 °C / номиналды мәнде | 100 A |
| ● 50 °C / номиналды мәнде | 100 A |
| ● 55 °C / номиналды мәнде | 100 A |
| ● өткізгішке / типтік | 8 W |
| Қаптама өлшем бірлігі | MM |
| өнім кеңейтімі / міндетті емес | |
| ● for main current circuit | box terminal |
| Коммутаторлар саны (EF005586) | 1 |
| жұмыс жиілігі / максималды | 50 1/h |
| электр қосылымының түрі | |
| ● техникалық қызмет көрсету/жөндеу қосқышы | Yes |
| Құрылғының құрылымы (EF008240) | Built-in device fixed built-in technique |
| сақтандырғыш түрі / UL сәйкес | RK5 |
| Қозғалтқыш жетегі қосымша (EF007386) | false |
| іске қосу элементінің дизайны | Short rotary knob |
| іске қосу элементінің түсі / | black |
| degree of protection NEMA rating | 1, 4X, 12 |
| оқшаулау кернеуі / номиналды мәні | 690 V |
| Түсті басқару элементі (EF007167) | Black |
| Интеграцияланған қозғалтқыш жетегі (EF006697) | false |
| Негізгі қосқыш ретіндегі нұсқа (EF006981) | true |
| кронштейн құлыптарының саны / ең көп | 3 |
| жұмыс тогы / номиналды мәні | 100 A |
| Номиналды жұмыс кернеуі (EF001435) | - |
| Басқару элементінің түрі (EF006976) | Short thumb-grip |
| қорғаныс класы IP / алдыңғы жағында | IP65 |
| 400 В кернеудегі коммутациялық қуат (EF009166) | - |
| Қауіпсіздік қосқышы ретіндегі нұсқа (EF006985) | true |
| Кернеуді босату міндетті емес (EF007491) | false |
| ● ӨШІРУЛІ күйге бекітілуі мүмкін | Yes |
| ● AC-3 кезінде / 240 В / номиналды мәнде | 18.5 kW |
| ● AC-3 кезінде / 400 В / номиналды мәнде | 30 kW |
| ● AC-3 кезінде / 690 В кезінде / номиналды мәнде | 22 kW |
| Өнім нөмірі (нарықтық бет нөмірі) | 3LD2766-1GP51 |
| Номиналды тұрақты ток Iu (EF001389) | 100.0 |
| ● AC-21 кезінде / 690 В кезінде / номиналды мәнде | 100 A |
| Қорғаныс дәрежесі (NEMA) (EF011959) | - |
| Еденге орнатуға жарамды (EF007243) | FALSE |
| Кері ауыстырып қосқыш ретіндегі нұсқа (EF009408) | false |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| қоршаған орта температурасы / жұмыс кезінде | |
| кернеудің асқын кедергісі / номиналды мәні | 6 kV |
| electrical endurance (switching cycles) | |
| ● 690 В кезінде / gG сақтандырғышы бойынша / номиналды мәні бойынша | 50 kA |
| ● AC-21 A кезінде / 240 В кезінде / номиналды мәнде | 100 A |
| ● AC-21 A кезінде / 440 В кезінде / номиналды мәнде | 100 A |
| ● AC-23 A кезінде / 240 В кезінде / номиналды мәнде | 18.5 kW |
| ● AC-23 A кезінде / 400 В кезінде / номиналды мәнде | 70 A |
| ● AC-23 A кезінде / 440 В кезінде / номиналды мәнде | 37 kW |
| ● AC-23 A кезінде / 690 В кезінде / номиналды мәнде | 30 kW |
| өткізу тогы / жабық қосқышпен | |
| ● орталық бекіткіші бар алдыңғы бекіту | Yes |
| жүргізу механизмінің/қозғалтқыш жетегі түрі | No |
| Максималды номиналды жұмыс кернеуі Ue AC (EF007355) | 690 |
| Алдыңғы бекітуге жарамды 4 тесікті (EF007247) | false |
| Алдыңғы орнату орталығына жарамды (EF007248) | true |
| Аралық орнатуға жарамды (EF007264) | false |
| қоршаған орта температурасы / сақтау кезінде / ең төменгі | -25 °C |
| CO контактілерінің саны / көмекші контактілер үшін | 0 |
| көмекші контактілер үшін NC контактілерінің саны | 1 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 1 |
| ● жіңішке талшықты / өзек ұшын өңдеумен | 1x (4...35mm²) |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 30.0 |
| ілмектің қалыңдығы / кронштейн құлыптарының / максималды | 8 mm |
| ілмектің қалыңдығы / кронштейн құлыптарының / ең аз | 4 mm |
| Қорғаныс дәрежесі (IP), алдыңғы жағы (EF003118) | IP65 |
| AC-23 кезіндегі номиналды жұмыс қуаты, 400 В (EF007027) | 0.037 |
| Қысқа мерзімді төзімділік тогы lcw (EF007050) | 2.0 |
| Апаттық тоқтату орнату нұсқасы (EF006959) | false |
| Техникалық қызмет көрсету/қызмет көрсету қосқышы ретіндегі нұсқа (EF006986) | true |
| AC-21 кезіндегі номиналды тұрақты ток, 400 В (EF009165) | 100 |
| AC-23 кезіндегі номиналды тұрақты ток, 400 В (EF011777) | - |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12R / 1CL |
| механикалық қызмет ету мерзімі (коммутациялық циклдар) / типтік | 100 000 |
| жұмыс тогы / жоғары ағынды сақтандырғыштың / номиналды мән | 100 A |
| Шартты номиналды қысқа тұйықталу тогы Iq (EF001444) | - |
| Тарату тақтасын орнатуға жарамды (EF007262) | false |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Frame clamp |
| ● 440 В кезінде / комбинацияланған қосқыш + gG сақтандырғышы үшін / максималды | 10 kA |
| оқшаулау кернеуі / қосалқы қосқыштың / номиналды мәні | 500 V |
| үздіксіз ток / көмекші контактінің / номиналды мәннің | 10 A |
| жұмыс кернеуі / көмекші контактілердің / айнымалы ток / максималды | 500 V |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | 0 |
| ● негізгі тізбектің қысқа тұйықталудан қорғауы үшін / қажет | fuse gL/gG: 100 A |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 1 |
| дисплей нұсқасы / қосқыштың орналасу көрсеткішін қолмен басқару үшін | 1 ON - 0 OFF |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде / қатты | |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 1 |
| шартты қысқа тұйықталу тогы / желілік сақтандырғыш қорғанысымен | |
| мыс өткізгіш үшін жалғанатын өткізгіштің көлденең қимасының түрі | |
| ● қосалқы қосқыштың қысқа тұйықталудан қорғауы үшін / қажет | fuse gL/gG: 10 A |
| үздіксіз ток / жоғары ағынды сақтандырғыш / UL / номиналды мәнге сәйкес | 200 A |
| қосалқы контактілер үшін қосылатын өткізгіштің көлденең қимасының түрі | |
| ● 690 В кезінде / комбинацияланған қосқыш + gG сақтандырғышы үшін / рұқсат етілген максималды мән | 10 kA |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Given |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| жұмыс тогы / айнымалы ток кезінде / UL 508/UL 60947-4-1 / номиналды мәніне сәйкес | 100 A |
| ● токтың номиналды мәні үшін / айнымалы ток кезінде / ыстық жұмыс күйінде / әрбір полюс үшін | 7.5 W |
| қосылатын CO контактілерінің саны / көмекші контактілер үшін / бекітілетін / ең көп | 0 |
| қосылатын NC контактілерінің саны / көмекші контактілер үшін / қосылатын / ең көп | 2 |
| қосылатын NO контактілерінің саны / көмекші контактілер үшін / қосылатын / ең көп | 3 |
| қысқа мерзімді төзімді ток (SCCR) / 600 В кезінде / UL 508/UL 60947-4-1 стандартына сәйкес | 10 kA |
| белсенді қуат [ат күші] / айнымалы ток кезінде / 480 В кезінде / UL 508/UL 60947-4-1 стандартына сәйкес / номиналды мән | 60 |
| белсенді қуат [ат күші] / айнымалы ток кезінде / 600 В кезінде / UL 508/UL 60947-4-1 стандартына сәйкес / номиналды мән | 75 |
| I2t мәні / жабық қосқышпен / 690 В кезінде / комбинацияланған қосқыш + gG сақтандырғышы үшін / максималды | 64 kA2.s |
| жұмыс кернеуі / айнымалы ток кезінде / 50/60 Гц кезінде / UL 508/UL 60947-4-1 / номиналды мәні бойынша | 600 V |
| I2t өткізу мәні / жабық қосқышпен / 440 В кезінде / аралас қосқыш + gG сақтандырғышы үшін / максималды | 64 kA2.s |
| Жалпы өнімді бекіту РастауӘртүрліЖалпы өнімді бекітуСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ЖеткізуҰлыбританияның сәйкестік туралы декларациясыАрнайы сынақ сертификатыӘртүрлібасқаӘртүрліЭкологиялық растаулар | General Product Approval |
