3KF1306-0MR11-8AA1

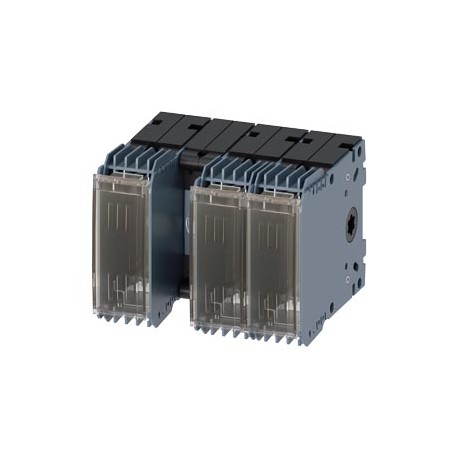

3KF1306-0MR11-8AA1 SIEMENS Switch disconnector with fuse 63A, size 2, 3-pole LV HRC-fuse Sz. 000 and 00 Fron..
$0.00USD
3213 қолжетімді
Негізгі сипаттамалар
:
EAN:4001869570150
UPC:Not available
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4001869570150 |
| UPC | Not available |
| ETIM | 5 |
| тереңдік | 145.5 mm |
| ені | 144.5 mm |
| eClass | 6 |
| биіктік | 104 mm |
| I2t мәні | |
| Топ коды | P360 |
| таза салмақ | 1 200 g |
| сақтандырғыш жүйесі | LV HRC fuse |
| ● ең жоғары | 22 N·m |
| ● ең аз | 15 N·m |
| Күні 5.05.2022 | |
| Металл факторы | LAO----- |
| Әртүрлі | |
| Өнім тобы | SENTRON 3KF Switch Disconnectors with Fuses |
| Өнім класы | B: return restricted, please contact your Siemens partner/contact |
| Сандық бірлік | 1 Piece |
| Тауар коды | 85365080 |
| қуат шығыны [Вт] | |
| Таза салмағы (кг) | 1,668 Kg |
| полюстер саны | 3 |
| ● негізгі қосқыш | Yes |
| ● қозғалтқыш жетегі | No |
| тұтқаның дизайны | Without |
| бекіту әдісі | floor mounting |
| өнім функциясы | |
| ● on the front | IP20 |
| Шыққан елі | China |
| бекіту орны | any |
| сақтандырғыш қосылымының өлшемі | NH000, NH00 |
| ● рельсті бекіту | Yes |
| ● қауіпсіздік қосқышы | Yes |
| LKZ_FDB/ Каталог идентификаторы | LV10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SENTRON |
| өнім нұсқалары | 3KF SIVACON |
| Қаптама өлшемі | 190,00 x 210,00 x 150,00 |
| Өнім сипаттамасы | Switch disconnector with fuse 63A, size 2, 3-pole LV HRC-fuse Sz. 000 and 00 Frontoperatingmechanism center Basic device without handle flat terminal on the rear specific SIVACON part number |
| жұмыс тогы | |
| IP қорғаныс класы | IP00 |
| suitability for use | |
| ● сақтандырғыштарды бақылау | Yes |
| асқын кернеу санаты | IV |
| өнімнің дизайны | 3KF switch disconnector with fuses |
| ● мыс шина үшін | 1x (12 x 2 mm²) |
| әрекет ету бағыты | from the front |
| ● құлыптау мүмкіндігі | Yes |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● айнымалы ток / номиналды мәнде | 63 A |
| ● ажыратқыш | Yes |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| ● ТӨТЕНШЕ ӨШІРУ қосқышы | Yes |
| ● 4 тесікті алдыңғы бекіту | No |
| ● AC-23 A кезінде / 440 В кезінде | 10 000 |
| ● AC-23 A кезінде / 690 В кезінде | 6 000 |
| ● DC-23 A кезінде / 440 В кезінде | 1 500 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| өнімнің ерекшелігі / тығыздалатын | Yes |
| ажыратқыш байланыстың өлшемі | 00 and 000 |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 12 Day/Days |
| Шикізат үшін қосымша төлем | None |
| өнімнің ерекшелігі / құлыптау | No |
| қосқыш ажыратқышының өлшемі | 1 |
| ● 35 °C / номиналды мәнде | 63 A |
| ● 40 °C / номиналды мәнде | 63 A |
| ● 45 °C / номиналды мәнде | 63 A |
| ● 50 °C / номиналды мәнде | 63 A |
| ● 55 °C / номиналды мәнде | 63 A |
| ● 60 °C / номиналды мәнде | 63 A |
| ● 65 °C / номиналды мәнде | 63 A |
| ● 70 °C / номиналды мәнде | 63 A |
| Қаптама өлшем бірлігі | MM |
| өнім кеңейтімі / міндетті емес | |
| ● техникалық қызмет көрсету/жөндеу қосқышы | Yes |
| іске қосу элементінің дизайны | without |
| жұмыс тогы / номиналды мәні | 63 A |
| қоршаған орта температурасы / сақтау кезінде | |
| өнім кеңейтімі / көмекші қосқыш | Yes |
| ● сақтандырғыштың / әрбір сақтандырғыш үшін / ең көп | 7.5 W |
| Өнім нөмірі (нарықтық бет нөмірі) | 3KF1306-0MR11-8AA1 |
| ● асқын кернеуден қорғауды бақылау | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| қоршаған орта температурасы / жұмыс кезінде | |
| кернеудің асқын кедергісі / номиналды мәні | 12 kV |
| electrical endurance (switching cycles) | |
| ● 500 В / gG сақтандырғышы бойынша / номиналды мәні бойынша | 100 kA |
| ● 690 В кезінде / gG сақтандырғышы бойынша / номиналды мәні бойынша | 100 kA |
| ● AC-21 A кезінде / 500 В кезінде / номиналды мәнде | 63 A |
| ● AC-21 A кезінде / 690 В кезінде / номиналды мәнде | 63 A |
| ● DC-21 A кезінде / 220 В кезінде / номиналды мәнде | 63 A |
| ● өнім компоненті / кернеу триггері | No |
| өткізу тогы / жабық қосқышпен | |
| жұмыс тогы / тұрақты ток / номиналды мән | 63 A |
| ● орталық бекіткіші бар алдыңғы бекіту | No |
| жүргізу механизмінің/қозғалтқыш жетегі түрі | No |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● өнім компоненті / төмен кернеуді босату | No |
| қатайту моменті / бұрандалы терминалдармен | |
| CO контактілерінің саны / көмекші контактілер үшін | 4 |
| көмекші контактілер үшін NC контактілерінің саны | 0 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 0 |
| ● DC-21 A кезінде / 440 В кезінде / номиналды мән / ескертпе | 63 A |
| ● DC-22 A кезінде / 220 В кезінде / номиналды мән / ескертпе | 63 A |
| ● DC-22 A кезінде / 440 В кезінде / номиналды мән / ескертпе | 63 A |
| ● DC-23 A кезінде / 220 В кезінде / номиналды мән / ескертпе | 63 A |
| ● DC-23 A кезінде / 440 В кезінде / номиналды мән / ескертпе | 63 A |
| ● өнім функциясын / фаза істен шығуын бақылау | No |
| жұмыс кернеуі / ток жолдары тізбектей қосылған кезде | |
| ● сақтандырғыштың / 500 В / рұқсат етілген ең жоғары кернеу кезінде | 34 000 A²·s |
| ● DIN 46234 стандартына сәйкес тізбекті / құлақшамен / | 1x (1 ... 35 mm²) |
| ● DIN 46235 стандартына сәйкес тізбекті / құлақшасы бар / | 1x (1 ... 35 mm²) |
| жұмыс кернеуі / айнымалы ток / номиналды мән / максималды | 690 V |
| ● 690 В кернеудегі / рұқсат етілген максималды кернеудегі AM сақтандырғышының | 55 000 A²·s |
| ● gG сақтандырғышының / 690 В кернеуде / рұқсат етілген ең жоғары кернеуде | 55 000 A²·s |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12S / 1DL |
| механикалық қызмет ету мерзімі (коммутациялық циклдар) / типтік | 15 000 |
| ● ластану дәрежесі 2 / тұрақты ток кезінде / номиналды мәнде | 440 / 3 |
| ● ластану дәрежесі 3 / тұрақты ток кезінде / номиналды мәнде | 440 / 3 |
| жұмыс қуаты / AC-23 A кезінде / 500 В кезінде / номиналды мәнде | 37 kW |
| ● жабық қосқышпен / қақпағымен немесе кабель тығынының қақпағымен | IP20 |
| ● дәстүрлі номиналды жылу тогымен / полюске | 1.7 W |
| қосылған CO контактілерінің саны / көмекші контактілер үшін | 0 |
| қосылған NC контактілерінің саны / көмекші контактілер үшін | 0 |
| қосылған NO контактілерінің саны / көмекші контактілер үшін | 0 |
| электр қосылымының түрі / негізгі ток тізбегі үшін | flat connector |
| ● дәстүрлі номиналды жылу тогымен / құрылғы үшін | 5.1 W |
| электр қосқыштарының орналасуы / негізгі ток тізбегі үшін | Rear |
| ● өнім компоненті / жетекші түйіспемен төмен кернеуді босату | No |
| шартты қысқа тұйықталу тогы / желілік сақтандырғыш қорғанысымен | |
| сақтандырғыштың өткізу тогы / 500 В / рұқсат етілген максималды кернеуде | 11 800 A |
| ● комбинацияланған қосқыш + сақтандырғыш үшін / 400 В кезінде / рұқсат етілген максималды мән | 10 400 A |
| ● комбинацияланған қосқыш + сақтандырғыш үшін / 500 В кезінде / рұқсат етілген максималды мән | 10 400 A |
| мыс өткізгіш үшін жалғанатын өткізгіштің көлденең қимасының түрі | |
| аМ сақтандырғышының өткізу тогы / 690 В / рұқсат етілген максималды кернеуде | 11 500 A |
| gG сақтандырғышының өткізу тогы / 690 В кезінде / рұқсат етілген максималды кернеу | 11 500 A |
| ● 690 В кезінде / комбинацияланған қосқыш + aM сақтандырғышы үшін / рұқсат етілген максималды мән | 11 200 A |
| ● 690 В кезінде / комбинацияланған қосқыш + gG сақтандырғышы үшін / рұқсат етілген максималды мән | 11 200 A |
| ● дәстүрлі номиналды жылу тогымен / сақтандырғышсыз / әр полюс үшін | 1.7 W |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 24.01.2019 |
| ● әрбір құрылғы үшін дәстүрлі номиналды жылу тогымен / сақтандырғышсыз / | 5.1 W |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● жабық қосқышпен / қосқыш + сақтандырғыш комбинациясы үшін / 400 В / максимум кезінде | 33 200 A²·s |
| ● жабық қосқышпен / қосқыш + сақтандырғыш комбинациясы үшін / 500 В / максимум кезінде | 33 200 A²·s |
| ● токтың номиналды мәні үшін / айнымалы ток кезінде / ыстық жұмыс күйінде / әрбір полюс үшін | 1.7 W |
| ● жабық қосқышпен / 690 В кезінде / аралас қосқыш + gG сақтандырғышы үшін / максималды | 40 700 A²·s |
| қысқа мерзімді төзімділік тогы (Icw) / 690 В айнымалы ток/440 В тұрақты ток кезінде / 1 с-пен шектелген / номиналды мән | 2.5 kA |
| жалғанатын өткізгіштің көлденең қимасының түрі / алюминий өткізгіш үшін / көпіршікті / құлақшасы бар | 1x (1 ... 35 mm²) |
| Жалпы өнімді бекітуСәйкестік туралы декларацияРастауӘртүрліҰлыбританияның сәйкестік туралы декларациясыбасқаӘртүрлі | General Product Approval |
| қысқа тұйықталу токын жасау сыйымдылығы (Icm) / ажыратқыш ажыратқыш үшін / 690 В айнымалы ток/440 В тұрақты ток кезінде / сақтандырғыш қосылымсыз / номиналды мән / ең төменгі | 3.55 kA |
Өнім сипаттамасы
Disconnector switch with fuse 63 A, size 1, 3 poles for fuse NH tam. 000 and 00 Central front drive base unit without lever rear flat connection, specific module SIVACON. Cancelations and returns limi
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
