3KD4842-0QE10-0

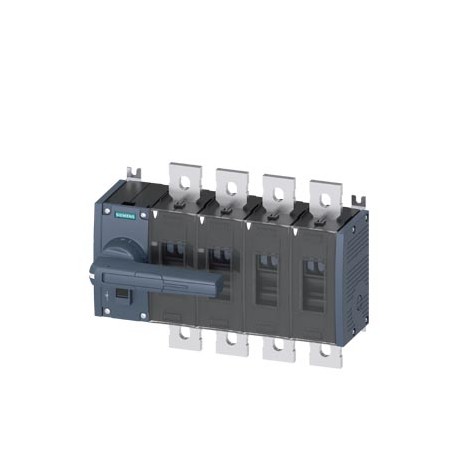

3KD4842-0QE10-0 SIEMENS Switch disconnector 800 A, Size 4, 4-pole Front operating mechanism left Complete un..
$0.00USD
4524 қолжетімді
Негізгі сипаттамалар
:
EAN:4001869473215
UPC:Not available
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4001869473215 |
| UPC | Not available |
| ETIM | 5 |
| тереңдік | 166.5 mm |
| ені | 320 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| биіктік | 235 mm |
| I2t мәні | |
| Топ коды | P360 |
| таза салмақ | 9 340 g |
| ● ең жоғары | 70 °C |
| ● ең аз | -25 °C |
| Растау | |
| Металл факторы | LOA----- |
| Date5/15/2022 | |
| Өнім тобы | Basic Devices |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| Тауар коды | 85365080 |
| қуат шығыны [Вт] | |
| құрылғы түрі | fixed mounting |
| Таза салмағы (кг) | 9,340 Kg |
| полюстер саны | 4 |
| operating power | |
| ● негізгі қосқыш | Yes |
| ● қозғалтқыш жетегі | No |
| ● rated value | 1 000 V |
| бекіту әдісі | screw fixing |
| ● on the front | IP00 |
| Шыққан елі | China |
| бекіту орны | any |
| өнім компоненті | |
| ● рельсті бекіту | No |
| ● қауіпсіздік қосқышы | Yes |
| LKZ_FDB/ Каталог идентификаторы | LV10.1 |
| Қаптама саны | 1 |
| insulation voltage | |
| өнім брендінің атауы | SENTRON |
| ● жүріс көрсеткіші | No |
| Қаптама өлшемі | 258,00 x 343,00 x 212,00 |
| Өнім сипаттамасы | Switch disconnector 800 A, Size 4, 4-pole Front operating mechanism left Complete unit with direct operating mechanism gray flat terminal |
| ластану дәрежесі | 3 |
| жұмыс тогы | |
| өнімнің белгіленуі | 3KD switch disconnector |
| IP қорғаныс класы | IP00 |
| suitability for use | |
| ● кернеу триггері | No |
| асқын кернеу санаты | IV |
| өнімнің дизайны | Switch |
| ● мыс шина үшін | '1 x (40 x 10 mm²), 2 x (40 x 5 mm²) |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● айнымалы ток / номиналды мәнде | 800 A |
| ● тығырыққа тірелген / ілгекпен | 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) |
| ● ажыратқыш | Yes |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| Құлыпталатын (EF006281) | true |
| ● ТӨТЕНШЕ ӨШІРУ қосқышы | No |
| ● кернеудің төмендеуі | No |
| Сәйкестік туралы декларация | Marine / Shipping |
| ● 4 тесікті алдыңғы бекіту | No |
| ● AC-23 A кезінде / 690 В кезінде | 500 |
| ● DC-23 A кезінде / 440 В кезінде | 500 |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Полюстер саны (EF001391) | 4 |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 5 Day/Days |
| Шикізат үшін қосымша төлем | None |
| өнімнің ерекшелігі / құлыптау | Yes |
| қосқыш ажыратқышының өлшемі | 4 |
| ● 35 °C / номиналды мәнде | 800 A |
| ● 40 °C / номиналды мәнде | 800 A |
| ● 45 °C / номиналды мәнде | 800 A |
| ● 50 °C / номиналды мәнде | 800 A |
| ● 55 °C / номиналды мәнде | 800 A |
| ● 60 °C / номиналды мәнде | 630 A |
| ● 65 °C / номиналды мәнде | 630 A |
| ● 70 °C / номиналды мәнде | 630 A |
| Қаптама өлшем бірлігі | MM |
| UK Declaration of Conformity | |
| өнім кеңейтімі / міндетті емес | |
| Коммутаторлар саны (EF005586) | - |
| жүргізу механизмінің түрі | Front operating mechanism |
| ● техникалық қызмет көрсету/жөндеу қосқышы | Yes |
| Құрылғының құрылымы (EF008240) | Built-in device fixed built-in technique |
| Қозғалтқыш жетегі қосымша (EF007386) | false |
| іске қосу элементінің дизайны | Long rotary knob |
| Түсті басқару элементі (EF007167) | Grey |
| Интеграцияланған қозғалтқыш жетегі (EF006697) | false |
| Негізгі қосқыш ретіндегі нұсқа (EF006981) | true |
| жұмыс тогы / номиналды мәні | 800 A |
| Номиналды жұмыс кернеуі (EF001435) | - |
| Басқару элементінің түрі (EF006976) | Long turning handle |
| 400 В кернеудегі коммутациялық қуат (EF009166) | 355.0 |
| Қауіпсіздік қосқышы ретіндегі нұсқа (EF006985) | true |
| Кернеуді босату міндетті емес (EF007491) | false |
| қоршаған орта температурасы / сақтау кезінде | |
| өнім кеңейтімі / көмекші қосқыш | Yes |
| ● AC-20 A кезінде / 1000 В кезінде / ең көбі | 800 A |
| ● AC-22 A кезінде / 1000 В кезінде / ең көбі | 800 A |
| Өнім нөмірі (нарықтық бет нөмірі) | 3KD4842-0QE10-0 |
| Номиналды тұрақты ток Iu (EF001389) | 800.0 |
| Қорғаныс дәрежесі (NEMA) (EF011959) | - |
| Еденге орнатуға жарамды (EF007243) | FALSE |
| Кері ауыстырып қосқыш ретіндегі нұсқа (EF009408) | false |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| қоршаған орта температурасы / жұмыс кезінде | |
| кернеудің асқын кедергісі / номиналды мәні | 12 kV |
| electrical endurance (switching cycles) | |
| ● 500 В / gG сақтандырғышы бойынша / номиналды мәні бойынша | 100 kA |
| ● 690 В кезінде / gG сақтандырғышы бойынша / номиналды мәні бойынша | 100 kA |
| ● AC-21 A кезінде / 500 В кезінде / номиналды мәнде | 800 A |
| ● AC-21 A кезінде / 690 В кезінде / номиналды мәнде | 800 A |
| ● AC-22 A кезінде / 400 В кезінде / номиналды мәнде | 800 A |
| ● AC-22 A кезінде / 500 В кезінде / номиналды мәнде | 800 A |
| ● AC-22 A кезінде / 690 В кезінде / номиналды мәнде | 800 A |
| ● AC-23 A кезінде / 400 В кезінде / номиналды мәнде | 800 A |
| ● AC-23 A кезінде / 500 В кезінде / номиналды мәнде | 800 A |
| ● AC-23 A кезінде / 690 В кезінде / номиналды мәнде | 800 A |
| жұмыс тогы / тұрақты ток / номиналды мән | 800 A |
| ● орталық бекіткіші бар алдыңғы бекіту | No |
| жүргізу механизмінің/қозғалтқыш жетегі түрі | No |
| коммутатордың жұмыс механизмінің орналасуы / | at the left end |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| Максималды номиналды жұмыс кернеуі Ue AC (EF007355) | 690 |
| Алдыңғы бекітуге жарамды 4 тесікті (EF007247) | false |
| Алдыңғы орнату орталығына жарамды (EF007248) | false |
| Аралық орнатуға жарамды (EF007264) | false |
| ● жетекші түйіспемен төмен кернеуді босату | No |
| ● сақтандырғыш қосылымы / номиналды мәні / ең төменгі мәні жоқ | 80 kA |
| CO контактілерінің саны / көмекші контактілер үшін | 0 |
| көмекші контактілер үшін NC контактілерінің саны | 8 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 8 |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | - |
| Қорғаныс дәрежесі (IP), алдыңғы жағы (EF003118) | IP00 |
| AC-23 кезіндегі номиналды жұмыс қуаты, 400 В (EF007027) | 400.0 |
| жұмыс кернеуі / ток жолдары тізбектей қосылған кезде | |
| ● сақтандырғыштың / 500 В / рұқсат етілген ең жоғары кернеу кезінде | 10 400 005 A²·s |
| ● DIN 46235 стандартына сәйкес тізбекті / құлақшасы бар / | 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) |
| Қысқа мерзімді төзімділік тогы lcw (EF007050) | - |
| Апаттық тоқтату орнату нұсқасы (EF006959) | false |
| Техникалық қызмет көрсету/қызмет көрсету қосқышы ретіндегі нұсқа (EF006986) | true |
| AC-21 кезіндегі номиналды тұрақты ток, 400 В (EF009165) | 800 |
| AC-23 кезіндегі номиналды тұрақты ток, 400 В (EF011777) | - |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12S / 1CL |
| механикалық қызмет ету мерзімі (коммутациялық циклдар) / типтік | 8 000 |
| ● ластану дәрежесі 2 / тұрақты ток кезінде / номиналды мәнде | 440 V / 3 |
| ● ластану дәрежесі 3 / тұрақты ток кезінде / номиналды мәнде | 440 V / 3 |
| Шартты номиналды қысқа тұйықталу тогы Iq (EF001444) | - |
| ● жабық қосқышпен / қақпағымен немесе кабель тығынының қақпағымен | IP20 |
| ● дәстүрлі номиналды жылу тогымен / полюске | 25 W |
| Тарату тақтасын орнатуға жарамды (EF007262) | false |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Other |
| қосылған CO контактілерінің саны / көмекші контактілер үшін | 0 |
| қосылған NC контактілерінің саны / көмекші контактілер үшін | 0 |
| қосылған NO контактілерінің саны / көмекші контактілер үшін | 0 |
| электр қосылымының түрі / негізгі ток тізбегі үшін | flat connector |
| ● дәстүрлі номиналды жылу тогымен / құрылғы үшін | 100 W |
| ● 415 В кернеуде / қалыпталған корпус автоматты ажыратқышы бойынша / номиналды мән | 65 kA |
| ● тұрақты ток 440 В кезінде / сақтандырғыш қосылымынсыз / номиналды мән / ең төменгі | 42.6 kA |
| ● 1000 В айнымалы ток кезінде / сақтандырғыш қосылымынсыз / номиналды мән / ең төменгі | 80 kA |
| ● gG/aM SITOR сақтандырғышының / 1000 В / рұқсат етілген ең жоғары кернеу кезінде | 520 000 A²·s |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | 0 |
| үздіксіз ток / жоғары ағынды сақтандырғыштың / 1000 В / номиналды мәнде | 1 000 A |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 8 |
| дисплей нұсқасы / қосқыштың орналасу көрсеткішін қолмен басқару үшін | ON-OFF-TEST |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 8 |
| шартты қысқа тұйықталу тогы / желілік сақтандырғыш қорғанысымен | |
| сақтандырғыштың өткізу тогы / 500 В / рұқсат етілген максималды кернеуде | 118 000 A |
| мыс өткізгіш үшін жалғанатын өткізгіштің көлденең қимасының түрі | |
| gG сақтандырғышының өткізу тогы / 690 В кезінде / рұқсат етілген максималды кернеу | 90 600 A |
| қысқа тұйықталу токын жасау сыйымдылығы (Icm) / ажыратқыш ажыратқыш үшін | |
| алюминий өткізгіш үшін жалғанатын өткізгіштің көлденең қимасының түрі | |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 24.11.2009 |
| ● қалыпталған корпус автоматты ажыратқышының / 415 В кернеуде / рұқсат етілген ең жоғары кернеуде | 16 000 000 A²·s |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| үздіксіз ток / жоғары ағынды сақтандырғыштың / 500 В және 690 В / номиналды мәнде | 1 000 A |
| ● токтың номиналды мәні үшін / айнымалы ток кезінде / ыстық жұмыс күйінде / әрбір полюс үшін | 25 W |
| 1000 В / рұқсат етілген максималды кернеу кезіндегі gG/aM SITOR сақтандырғышының өткізу тогы | 43 000 A |
| үздіксіз ток / жоғары ағынды құйылған корпус автоматты ажыратқышының / 415 В / номиналды мәнде | 1 000 A |
| ● жабық қосқышпен / 1000 В кезінде / +gG/aM біріктірілген қосқыш үшін SITOR сақтандырғышы / максималды | 647 250 A²·s |
| қалыпталған корпус автоматты ажыратқышының өткізу тогы / 415 В / рұқсат етілген максималды кернеуде | 72 500 A |
| қысқа мерзімді төзімділік тогы (Icw) / 1000 В айнымалы ток/440 В тұрақты ток кезінде / 1 с-пен шектелген / номиналды мән | 30 kA |
| асқын кернеу пайызбен / жұмыс кернеуіне қатысты / айнымалы ток кезінде / 400, 500, 690 В / 50/60 Гц кезінде | 10 % |
| Жалпы өнімді бекітуСәйкестік туралы декларацияРастауӘртүрліСәйкестік туралы декларацияMarine / ShippingotherҰлыбританияның сәйкестік туралы декларациясыӘртүрлі | General Product Approval |
Өнім сипаттамасы
SWITCH-DISCONNECTOR 800A, SIZE 4, 4 POLES ACCTO. FRONT TO LEFT. COMPLETE UNIT WITH ACCTO. FULL, GREY FLAT CONNECTION
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
