1SCA105140R1001

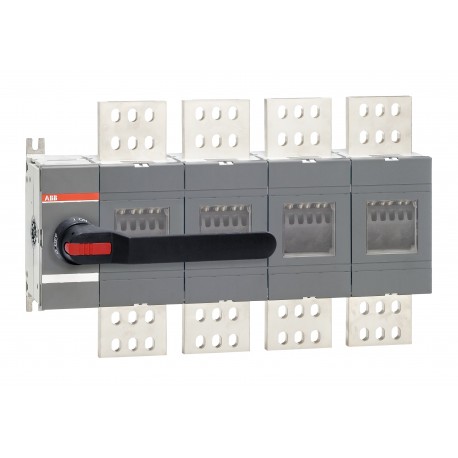

1SCA105140R1001 ABB OT2500E04P switch-disconnector
$0.00USD
3761 қолжетімді
Негізгі сипаттамалар
:1SCC301517F0001
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
eClass:V11.1 : 27371403
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 1SCC301517F0001 | |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Құлып түрі | Yes |
| Стандарттар | IEC 60947-3 |
| Қуат шығыны | at Rated Operating Conditions per Pole 85 W |
| Тұтқа түрі | Handle and shaft included |
| RoHS мәртебесі | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Тұтқа түсі | Black |
| Орнату түрі | Base mounting |
| Терминал түрі | Lug terminals |
| WEEE санаты | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Жұмыс режимі | Front operated |
| Терминал ені | 100 mm |
| UL сертификаты | No certification needed |
| Полюстер саны | 4 |
| VDE сертификаты | No certification needed |
| ATEX сертификаты | No certification needed |
| Төртінші полюс түрі | Switched - Simultaneous Function |
| Ластану дәрежесі | 3 |
| RoHS туралы ақпарат | 1SCC011020D0201 |
| Шыққан елі | Finland (FI) |
| Өнімнің таза ені | 598.5 mm |
| REACH декларациясы | 1SCC011021D0201 |
| Арнайы функциялар | No |
| Қатайту моменті | acc. IEC 60947-1 50 … 75 N·m |
| DNV GL сертификаты | 1SCC301184D0203 |
| Электрондық нөмір (Финляндия) | 3641587 |
| Өнімнің таза биіктігі | 376.5 mm |
| Өнімнің таза салмағы | 33.3 kg |
| Механикалық сызбалар | 1SCC301518F0001 |
| 1-деңгейлі EAN пакеті | 6417019392493 |
| Қорғау дәрежесі | Front IP00 |
| Төртінші полюс позициясы | Right Side |
| Кедендік тариф нөмірі | 85365080 |
| Механикалық беріктік | 6000 |
| 1-деңгейлі пакет бірліктері | box 1 piece |
| 1-деңгейлі қаптаманың ені | 580 mm |
| Ең аз тапсырыс саны | 1 piece |
| 1-деңгейдегі пакеттің биіктігі | 500 mm |
| A2L сертификаты – IEC | 1SCC301338D0201 |
| Фазалар арасындағы қашықтық | Standard |
| Өмірдің соңына арналған нұсқаулар | 1SCC301121M0201 |
| Нұсқаулар мен нұсқаулықтар | 1SCC301078M0205 |
| Қоршаған орта туралы ақпарат | 1SCC301268D0201 |
| Номиналды жұмыс кернеуі | Main Circuit 1000 V |
| Нысанды жіктеу коды | Q |
| Желі терминалдарының орналасуы | Top In - Bottom Out |
| Өнімнің таза тереңдігі / ұзындығы | 145.5 mm |
| 1-деңгейлі қаптаманың жалпы салмағы | 35.2 kg |
| Коммутаторлардың жұмыс механизмі | Mechanism at the End of the Switch |
| Номиналды оқшаулау кернеуі (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Сәйкестік туралы декларация - CE | 1SCC301176D2702 |
| 1-деңгейлі қаптаманың тереңдігі / ұзындығы | 780 mm |
| Деректер парағы, техникалық ақпарат | 1SCC301020C0201 |
| Улы заттарды бақылау туралы заң - TSCA | 1SCC011025D0201 |
| Номиналды жұмыс тогы AC-21B (Ie) | (380 ... 415 V) 2500 A |
| Номиналды жұмыс тогы AC-22B (Ie) | (380 ... 415 V) 2500 A |
| Импульстік төзімділік кернеуі (Uimp) | 12 kV |
| Қоршаған ортаны қорғау өнімі туралы декларация - EPD | 1SCC301304D0201 |
| Қысқа тұйықталу кезіндегі номиналды сыйымдылығы (Icm) | (690 V) 176 kA |
| Қақтығыс туралы минералдар туралы есеп беру үлгісі (CMRT) | 9AKK108467A5658 |
| Дәстүрлі еркін ауа жылу тогы (Ith) | Θ = 40 °C 2500 A |
| Қысқа мерзімді төзімділік тогы төмен кернеуі (Icw) | for 1 s 55 kA |
Өнім сипаттамасы
OT2500E04P disconnect switch
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
