Қоймада Танымал өнім
1SBN020113R1000

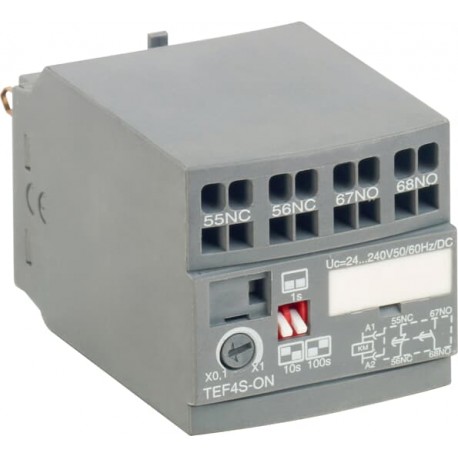

1SBN020113R1000 ABB TEF4S-ON Frontal Electronic Timer
$0.00USD
4365 қолжетімді
Негізгі сипаттамалар
:Auxiliary Circuit 24 V DC
ETIM 4:EC002498 - Accessories for low-voltage switch technology
ETIM 5:EC002498 - Accessories for low-voltage switch technology
ETIM 6:EC002060 - Timer block
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Auxiliary Circuit 24 V DC | |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6 | EC002060 - Timer block |
| ETIM 7 | EC002060 - Timer block |
| ETIM 8 | EC002060 - Timer block |
| БҰҰ СПСК | 39121500 |
| eClass | V11.0 : 27371308 |
| Стандарттар | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| RoHS мәртебесі | Following EU Directive 2011/65/EU |
| Функция атауы | Feature Value |
| Қолайлы | AF09 |
| Терминал түрі | Spring Terminals |
| WEEE санаты | 5. Small Equipment (No External Dimension More Than 50 cm) |
| CB сертификаты | CB_CN46281 |
| UL сертификаты | UL-US-L252354-192-31702102-2 |
| WEEE B2C / B2B | Business To Business |
| ABS сертификаты | ABS_20-2060694-PDA |
| CCC сертификаты | CCC_2012010303572179 |
| CQC сертификаты | CQC2012010303572179 |
| UL тізім картасы | UL_E252354 |
| RoHS туралы ақпарат | 2CMT2021-006277 |
| Өнімнің таза ені | 43 mm |
| REACH декларациясы | 2CMT2021-006202 |
| Климаттық төзімділік | Category B according to IEC 60947-1 Annex Q |
| Электрондық нөмір (Финляндия) | 3708073 |
| Өнімнің таза биіктігі | 41.3 mm |
| Өнімнің таза салмағы | 0.065 kg |
| 1-деңгейлі EAN пакеті | 3471523130647 |
| Номиналды жиілік (f) | Auxiliary Circuit 50 / 60 Hz |
| Қорғау дәрежесі | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Кедендік тариф нөмірі | 85389091 |
| 1-деңгейлі пакет бірліктері | box 1 piece |
| 1-деңгейлі қаптаманың ені | 82 mm |
| 2-деңгейлі пакет бірліктері | box 80 piece |
| 2-деңгейлі қаптаманың ені | 254 mm |
| Ең аз тапсырыс саны | 1 piece |
| 1-деңгейдегі пакеттің биіктігі | 51 mm |
| 2-деңгейдегі пакеттің биіктігі | 200 mm |
| Қоршаған орта ауасының температурасы | Close to Contactor for Storage -40 ... +80 °C |
| CAD өлшемді сызбасы | 2CDC001079B0201 |
| Орнату уақыты (EF005922) | 0.1 s |
| Нұсқаулар мен нұсқаулықтар | 1SBC101026M6801 |
| Дірілге төзімділік | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Номиналды жұмыс кернеуі | Auxiliary Circuit 240 V AC |
| Нысанды жіктеу коды | K |
| Өнімнің таза тереңдігі / ұзындығы | 67.7 mm |
| 1-деңгейлі қаптаманың жалпы салмағы | 0.065 kg |
| 2-деңгейлі қаптаманың жалпы салмағы | 5.2 kg |
| Номиналды оқшаулау кернеуі (Ui) | acc. to IEC 60947-5-1 400 V |
| Ауыстыру функциясы (EF000189) | Operating delayed |
| Сәйкестік туралы декларация - CE | 1SBD250008U1000 |
| Жұмыс принципі (EF004139) | Electronic |
| 1-деңгейлі қаптаманың тереңдігі / ұзындығы | 56 mm |
| 2-деңгейлі қаптаманың тереңдігі / ұзындығы | 319 mm |
| Сәйкестік туралы декларация - CCC | 2020980303000172 |
| Көмекші байланыстардың саны (NC) | 1 |
| Көмекші байланыстар саны ЖОҚ | 1 |
| Сәйкестік туралы декларация - UKCA | 1SBD250039U1000 |
| Номиналды жұмыс тогы AC-15 (Ie) | (24 / 127 V) 3 A |
| Номиналды жұмыс тогы DC-13 (Ie) | (24 V) 1 A / 24 W |
| Электрлік коммутацияның максималды жиілігі | (AC-15) 1200 cycles per hour |
| Максималды механикалық ауысу жиілігі | 3600 cycles per hour |
| Рұқсат етілген максималды жұмыс биіктігі | Without Derating 2000 m |
| Импульстік төзімділік кернеуі (Uimp) | 4 kV |
| Қақтығыс туралы минералдар туралы есеп беру үлгісі (CMRT) | 9AKK108467A5658 |
| Дәстүрлі еркін ауа жылу тогы (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 5 A |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 0 |
| Қысқа мерзімді төзімділік тогы төмен кернеуі (Icw) | for 0.1 s 8 A |
| Әдетте ашық контактілер саны (EF008256) | 1 |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 1 |
Өнім сипаттамасы
TEF4S-ON TEMPO. FRONT MOUNTING CONT. AF
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
