1SBN010151R1111

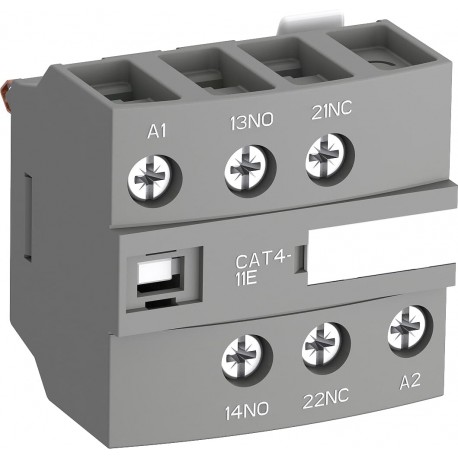

1SBN010151R1111 ABB CAT4-11M Auxiliary Contact / Coil Terminal Block
$0.00USD
3969 қолжетімді
Негізгі сипаттамалар
:Control Circuit 50 / 60 Hz
ETIM 4:EC002498 - Accessories for low-voltage switch technology
ETIM 5:EC002498 - Accessories for low-voltage switch technology
ETIM 6:EC000041 - Auxiliary contact block
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Control Circuit 50 / 60 Hz | |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6 | EC000041 - Auxiliary contact block |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| БҰҰ СПСК | 39121522 |
| eClass | V11.0 : 27371302 |
| Стандарттар | IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14 |
| RoHS мәртебесі | Following EU Directive 2011/65/EU |
| Қолайлы | AF09 |
| Терминал түрі | Screw Terminals |
| WEEE санаты | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV сертификаты | BV_2634H24900C0 |
| CB сертификаты | CB_SE-112440 |
| LR сертификаты | LRS_LR23403517TA-02 |
| UL сертификаты | UL-US-L252354-131-82119002-6 |
| WEEE B2C / B2B | Business To Business |
| ABS сертификаты | ABS_20-2060694-PDA |
| CCC сертификаты | CCC_2013010304651497 |
| CQC сертификаты | CQC2013010304651497 |
| DNV сертификаты | DNV_TAE00001BV-5 |
| EAC сертификаты | EAC_RU C-FR ME77 B03391 |
| UL тізім картасы | UL_E252354 |
| ГОСТ сертификаты | GOST_POCCFR.ME77.B07175.pdf |
| RINA сертификаты | RINA_ELE084013XG |
| RMRS сертификаты | RMRS_1802703280 |
| RoHS туралы ақпарат | 2CMT2021-006277 |
| Электрондық нөмір (Швеция) | 3211431 |
| Өнімнің таза ені | 45 mm |
| REACH декларациясы | 2CMT2021-006202 |
| Электрондық нөмір (Финляндия) | 3706509 |
| Өнімнің таза биіктігі | 43 mm |
| Өнімнің таза салмағы | 0.04 kg |
| 1-деңгейлі EAN пакеті | 3471523130074 |
| Номиналды жиілік (f) | Auxiliary Circuit 50 / 60 Hz |
| Қорғау дәрежесі | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Кедендік тариф нөмірі | 85389099 |
| 1-деңгейлі пакет бірліктері | box 1 piece |
| 1-деңгейлі қаптаманың ені | 46 mm |
| 2-деңгейлі пакет бірліктері | box 192 piece |
| 3-деңгейлі пакет бірліктері | 4608 piece |
| Сымның кесілу ұзындығы | Auxiliary Circuit 10 mm |
| Ең аз тапсырыс саны | 1 piece |
| 1-деңгейдегі пакеттің биіктігі | 46 mm |
| CAD өлшемді сызбасы | 2CDC001079B0201 |
| Нұсқаулар мен нұсқаулықтар | 1SBC101041M6801 |
| UL/CSA қатайту моменті | Auxiliary Circuit 11 in·lb |
| Номиналды жұмыс кернеуі | Auxiliary Circuit 690 V |
| Нысанды жіктеу коды | K |
| Өнімнің таза тереңдігі / ұзындығы | 31.6 mm |
| 1-деңгейлі қаптаманың жалпы салмағы | 0.04 kg |
| 2-деңгейлі қаптаманың жалпы салмағы | 7.68 kg |
| Номиналды оқшаулау кернеуі (Ui) | acc. to IEC 60947-5-1 690 V |
| Сәйкестік туралы декларация - CE | 1SBD250007U1000 |
| 1-деңгейлі қаптаманың тереңдігі / ұзындығы | 46 mm |
| Сәйкестік туралы декларация - CCC | 2020980304001259 |
| Көмекші байланыстардың саны (NC) | 1 |
| Көмекші байланыстар саны ЖОҚ | 1 |
| Сәйкестік туралы декларация - UKCA | 1SBD250038U1000 |
| IDEA түйіршікті санат коды (IGCC) | 4743 >> Auxiliary contact block |
| Сыйымдылықты басқару тізбегін қосу | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Номиналды жұмыс тогы AC-15 (Ie) | (500 V) 2 A |
| Номиналды жұмыс тогы DC-13 (Ie) | (24 V) 6 A / 144 W |
| Қосылатын сыйымдылықтың қосалқы тізбегі | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Электрлік коммутацияның максималды жиілігі | (AC-15) 1200 cycles per hour |
| Максималды механикалық ауысу жиілігі | 3600 cycles per hour |
| Импульстік төзімділік кернеуі (Uimp) | 6 kV |
| UL/CSA сыйымдылықты басқару тізбегін қосу | Rigid Solid 1/2x 18-14 AWG |
| Қақтығыс туралы минералдар туралы есеп беру үлгісі (CMRT) | 9AKK108467A5658 |
| Дәстүрлі еркін ауа жылу тогы (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Қосылатын сыйымдылықтың қосалқы тізбегі UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Қысқа мерзімді төзімділік тогы төмен кернеуі (Icw) | for 0.1 s 140 A |
Өнім сипаттамасы
CAT4-11 M BLOCK CONT. AUX AND TERM. BOB.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
