1SBL387001R1400

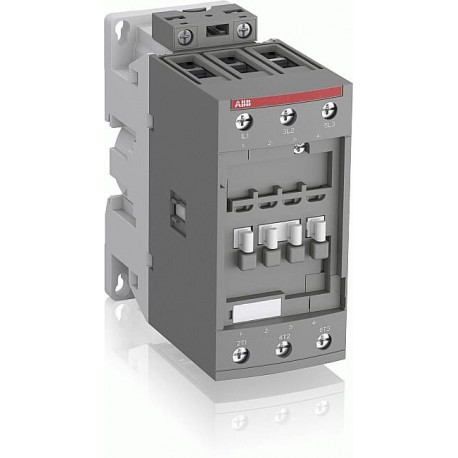

1SBL387001R1400 ABB AF65-30-00-14 250-500V50/60HZ-DC Contactor
$0.00USD
3467 қолжетімді
Негізгі сипаттамалар
:Main Circuit 50 / 60 Hz
ETIM 4:EC000066 - Magnet contactor, AC-switching
ETIM 5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Main Circuit 50 / 60 Hz | |
| ETIM 4 | EC000066 - Magnet contactor, AC-switching |
| ETIM 5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| БҰҰ СПСК | 39121529 |
| eClass | V11.0 : 27371003 |
| Стандарттар | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 |
| RoHS мәртебесі | Following EU Directive 2011/65/EU |
| Функция атауы | Feature Value |
| Жұмыс уақыты | Between Coil De-energization and NC Contact Closing 19 ... 105 ms |
| Терминал түрі | Screw Terminals |
| WEEE санаты | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV сертификаты | BV_2634H36994B1 |
| CB сертификаты | CB_SE-113324 |
| KC сертификаты | KC_HW02016-15003C |
| LR сертификаты | LRS_LR23403517TA-02 |
| UL сертификаты | UL-US-L312527-1141-10303102-9 |
| WEEE B2C / B2B | Business To Business |
| ABS сертификаты | ABS_20-2060694-PDA |
| CCC сертификаты | CCC_2012010304589737 |
| CQC сертификаты | CQC2015010304824714 |
| DNV сертификаты | DNV_TAE00001AF-4 |
| EAC сертификаты | EAC_RU_FRME77B03447 |
| UL тізім картасы | UL_E312527 |
| Катушка шығыны | Average Holding Value 50 / 60 Hz 4 V·A |
| RINA сертификаты | RINA_ELE084013XG |
| RMRS сертификаты | RMRS_1802705280 |
| RoHS туралы ақпарат | 2CMT2021-006277 |
| Электрондық нөмір (Швеция) | 3210047 |
| Өнімнің таза ені | 55 mm |
| REACH декларациясы | 2CMT2021-006202 |
| Климаттық төзімділік | Category B according to IEC 60947-1 Annex Q |
| Электрондық нөмір (Финляндия) | 3707049 |
| Өнімнің таза биіктігі | 125.5 mm |
| Өнімнің таза салмағы | 0.95 kg |
| 1-деңгейлі EAN пакеті | 3471523132641 |
| Номиналды жиілік (f) | Control Circuit 50 / 60 Hz |
| Қорғау дәрежесі | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| DIN рельсіне орнату | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Кедендік тариф нөмірі | 85364900 |
| 1-деңгейлі пакет бірліктері | box 1 piece |
| 1-деңгейлі қаптаманың ені | 150 mm |
| 2-деңгейлі пакет бірліктері | box 10 piece |
| 2-деңгейлі қаптаманың ені | 250 mm |
| 3-деңгейлі пакет бірліктері | 240 piece |
| Сымның кесілу ұзындығы | Control Circuit 10 mm |
| Ең аз тапсырыс саны | 1 piece |
| 1-деңгейдегі пакеттің биіктігі | 97 mm |
| 2-деңгейдегі пакеттің биіктігі | 300 mm |
| Қоршаған орта ауасының температурасы | Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C |
| CAD өлшемді сызбасы | 2CDC001079B0201 |
| Өмірдің соңына арналған нұсқаулар | 1SBC101081M6801 |
| Ат күші рейтингі UL/CSA | (120 V AC) Single Phase 5 hp |
| Нұсқаулар мен нұсқаулықтар | 1SBC101036M6801 |
| Дірілге төзімділік | 3g Closed Position & 3g Open Position 5 ... 300 Hz |
| UL/CSA қатайту моменті | Control Circuit 11 in·lb |
| Жалпы пайдалану рейтингі UL/CSA | (600 V AC) 90 A |
| Максималды сыну сыйымдылығы | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 950 A |
| Номиналды жұмыс кернеуі | Main Circuit 690 V |
| Модульдік нұсқа (EF001126) | No |
| Негізгі байланыстар саны (NC) | 0 |
| Негізгі байланыстар саны ЖОҚ | 3 |
| Нысанды жіктеу коды | Q |
| Өнімнің таза тереңдігі / ұзындығы | 111 mm |
| 1-деңгейлі қаптаманың жалпы салмағы | 1.05 kg |
| 2-деңгейлі қаптаманың жалпы салмағы | 10.5 kg |
| Номиналды оқшаулау кернеуі (Ui) | acc. to IEC 60947-4-1 690 V |
| Сәйкестік туралы декларация - CE | 1SBD250000U1000 |
| 1-деңгейлі қаптаманың тереңдігі / ұзындығы | 150 mm |
| 2-деңгейлі қаптаманың тереңдігі / ұзындығы | 300 mm |
| Сәйкестік туралы декларация - CCC | 2020980304001256 |
| Көмекші байланыстардың саны (NC) | 0 |
| Көмекші байланыстар саны ЖОҚ | 0 |
| Қосылу сыйымдылығының негізгі тізбегі | Flexible with Ferrule 1/2x 4 ... 35 mm² |
| Сәйкестік туралы декларация - UKCA | 1SBD250031U1000 |
| Максималды жұмыс кернеуі UL/CSA | Main Circuit 600 V |
| Бұрандалармен бекіту (жинаққа кірмейді) | 2 x M4 or 2 x M6 screws placed diagonally |
| Номиналды жұмыс қуаты AC-3 (Pe) | (400 V) 30 kW |
| IDEA түйіршікті санат коды (IGCC) | 4758 >> Iec Contactors |
| Басқару тізбегінің номиналды кернеуі (Uc) | 50 Hz 250 ... 500 V |
| Номиналды жұмыс қуаты AC-3e (Pe) | (415 V) 37 kW |
| Сыйымдылықты басқару тізбегін қосу | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Номиналды жұмыс тогы AC-1 (Ie) | (690 V) 40 °C 105 A |
| Номиналды жұмыс тогы AC-3 (Ie) | (415 V) 60 °C 65 A |
| Номиналды жұмыс тогы DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 105 A |
| Номиналды жұмыс тогы DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 105 A |
| Номиналды жұмыс тогы DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 105 A |
| Улы заттарды бақылау туралы заң - TSCA | 2CMT2023-006525 |
| Номиналды жұмыс тогы AC-3e (Ie) | (415 V) 60 °C 65 A |
| Іске қосуға арналған кернеу түрі (EF008242) | AC/DC |
| Электрлік коммутацияның максималды жиілігі | (AC-1) 600 cycles per hour |
| Максималды механикалық ауысу жиілігі | 3600 cycles per hour |
| Рұқсат етілген максималды жұмыс биіктігі | Without Derating 3000 m |
| Импульстік төзімділік кернеуі (Uimp) | 6 kV |
| Қосылу сыйымдылығы Негізгі тізбек UL/CSA | Rigid Stranded 1/2x 10-2 AWG |
| Қоршаған ортаны қорғау өнімі туралы декларация - EPD | 2TFP200016A1001 |
| UL/CSA сыйымдылықты басқару тізбегін қосу | Rigid Solid 1/2x 18-14 AWG |
| Номиналды басқару кернеуі тұрақты ток (EF003980) | 250 V |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | Closed, Shock Direction: A 25 g |
| Қақтығыс туралы минералдар туралы есеп беру үлгісі (CMRT) | 9AKK108467A5658 |
| Дәстүрлі еркін ауа жылу тогы (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 105 A |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 30 kW |
| Номиналды басқару кернеуі 50 Гц айнымалы ток (EF003978) | 250 V |
| Номиналды басқару кернеуі 60 Гц айнымалы ток (EF003979) | 250 V |
| Қысқа мерзімді төзімділік тогы төмен кернеуі (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 600 A |
| Номиналды жұмыс тогы, яғни AC-1 кезінде, 400 В (EF001393) | 105 A |
| Номиналды жұмыс тогы, яғни AC-3, 400 В (EF001392) | 65 A |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| Негізгі байланыс ретінде қалыпты ашық байланыстар саны (EF001374) | 3 |
| Негізгі байланыс ретінде қалыпты түрде жабық байланыстар саны (EF001375) | 0 |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 0 |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 0 |
Өнім сипаттамасы
AF65-30-00-14 CONT. 3P B. 250-500VAC-DC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
