1SAZ721201R1051

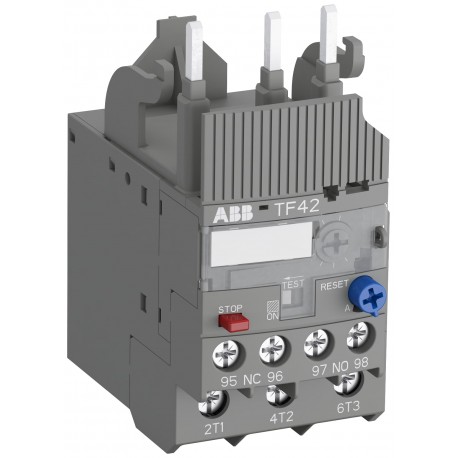

1SAZ721201R1051 ABB TF42-24 Thermal Overload Relay
$0.00USD
4788 қолжетімді
Негізгі сипаттамалар
:Main Circuit 690 V AC
ETIM 4:EC000106 - Thermal overload relay
ETIM 5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Main Circuit 690 V AC | |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| БҰҰ СПСК | 39122330 |
| eClass | V11.0 : 27371501 |
| Стандарттар | IEC/EN 60947-1 |
| Қуат шығыны | at Rated Operating Conditions per Pole 1.8 ... 2.6 W |
| RoHS мәртебесі | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Функция атауы | Feature Value |
| Қолайлы | AF09 |
| Орнату ауқымы | 20 ... 24 A |
| WEEE санаты | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV сертификаты | 1SAA941001-0203 |
| CB сертификаты | 1SAA941009-2001 |
| GL сертификаты | 1SAA941007-0401 |
| LR сертификаты | 1SAA941001-0502 |
| UL сертификаты | E48139-20090126 |
| WEEE B2C / B2B | Business To Business |
| ABS сертификаты | 1SAA941001-0102 |
| CQC сертификаты | CQC2011010309464423 |
| EAC сертификаты | 1SAA941002-2701 |
| Полюстер саны | 3 |
| ATEX сертификаты | 1SAA941001-3901 |
| Ластану дәрежесі | 3 |
| RINA сертификаты | 1SAA941000-0802 |
| RMRS сертификаты | 1SAA941000-0704 |
| RoHS туралы ақпарат | 2CMT2021-006277 |
| Өлшем диаграммасы | 1SAZ700405F0001 |
| Электрондық нөмір (Швеция) | 3211973 |
| IECEx сертификаты | 1SAA941003-4001 |
| Өнімнің таза ені | 45 mm |
| REACH декларациясы | 2CMT2021-006202 |
| Қатайту моменті | Auxiliary Circuit 1 ... 1.2 N·m |
| DNV GL сертификаты | 1SAA941001-0302 |
| Электрондық нөмір (Финляндия) | 3706129 |
| Өнімнің таза биіктігі | 88.3 mm |
| Өнімнің таза салмағы | 0.145 kg |
| 1-деңгейлі EAN пакеті | 4013614398155 |
| 2-деңгейлі EAN пакеті | 4013614440205 |
| Номиналды жиілік (f) | Auxiliary Circuit 50 Hz |
| Қорғау дәрежесі | IP20 |
| Байланыс рейтингі UL/CSA | (NC:) B600 |
| Кедендік тариф нөмірі | 85364900 |
| 1-деңгейлі пакет бірліктері | carton 1 piece |
| 1-деңгейлі қаптаманың ені | 48 mm |
| 2-деңгейлі пакет бірліктері | carton 40 piece |
| 2-деңгейлі қаптаманың ені | 280 mm |
| Сымның кесілу ұзындығы | Auxiliary Circuit 9 mm |
| Ең аз тапсырыс саны | 1 piece |
| 1-деңгейдегі пакеттің биіктігі | 92 mm |
| 2-деңгейдегі пакеттің биіктігі | 210 mm |
| A2L сертификаты – IEC | 1SAA941000-4601 |
| Қоршаған орта ауасының температурасы | Operation -25 ... +60 °C |
| CAD өлшемді сызбасы | 2CDC001079B0201 |
| Нұсқаулар мен нұсқаулықтар | 2CDC106022M6802 |
| Ұсынылған бұрағыш | Main Circuit Pozidriv 2 |
| Шығару класы (EF006668) | CLASS 10 |
| Дірілге төзімділік | 5g 3 ... 150 Hz |
| UL/CSA қатайту моменті | Auxiliary Circuit 9 ... 11 in·lb |
| Қоршаған орта туралы ақпарат | 1SAC200057H0009 |
| Бұрынғы пайдалану нұсқаулары | 2CDC106076M6801 |
| Қорғалатын тіректердің саны | 3 |
| Номиналды жұмыс кернеуі | Auxiliary Circuit 600 V AC/DC |
| Орнату әдісі (EF000003) | Direct attachment |
| Нысанды жіктеу коды | F |
| Өнімнің таза тереңдігі / ұзындығы | 70.5 mm |
| 1-деңгейлі қаптаманың жалпы салмағы | 0.16 kg |
| 2-деңгейлі қаптаманың жалпы салмағы | 8.066 kg |
| Номиналды оқшаулау кернеуі (Ui) | 690 V |
| Сәйкестік туралы декларация - CE | 1SAD101100-3503 |
| 1-деңгейлі қаптаманың тереңдігі / ұзындығы | 78 mm |
| 2-деңгейлі қаптаманың тереңдігі / ұзындығы | 395 mm |
| Номиналды жұмыс тогы (Ie) | 24 A |
| Сәйкестік туралы декларация - CCC | 2020980304001788 |
| Көмекші байланыстардың саны (NC) | 1 |
| Көмекші байланыстар саны ЖОҚ | 1 |
| Функция кірісін қалпына келтіру (EF011940) | No |
| Қосылу сыйымдылығының негізгі тізбегі | Flexible with Ferrule 1/2x 2.5 ... 10 mm² |
| Сәйкестік туралы декларация - UKCA | 1SAD201100-3503 |
| Максималды жұмыс кернеуі UL/CSA | Main Circuit 600 V AC |
| Деректер парағы, техникалық ақпарат | 2CDC106023D0201 |
| Нұсқаулар мен нұсқаулықтар (2-бөлім) | 1SAC200017M0002 |
| Уақыт-ток сипаттамасының қисығы | 1SAZ700506F0020 |
| IDEA түйіршікті санат коды (IGCC) | 5366 >> Thermal overload relay |
| Реттелетін ток диапазоны (EF008211) | 20 A |
| Автоматты түрде қалпына келтіру функциясы (EF011941) | Yes |
| Улы заттарды бақылау туралы заң - TSCA | 2CMT2023-006525 |
| Қоршаған орта температурасының компенсациясы | Yes |
| Номиналды жұмыс тогы AC-15 (Ie) | (120 V) NC 3 A |
| Номиналды жұмыс тогы DC-13 (Ie) | (125 V) NC 0.55 A |
| Қосылатын сыйымдылықтың қосалқы тізбегі | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Функцияны қалпына келтіру түймесі (EF011942) | Yes |
| Рұқсат етілген максималды жұмыс биіктігі | 2000 m |
| Импульстік төзімділік кернеуі (Uimp) | Auxiliary Circuit 6 kV |
| Қосылу сыйымдылығы Негізгі тізбек UL/CSA | Flexible 1/2x 14-6 AWG |
| Қоршаған ортаны қорғау өнімі туралы декларация - EPD | 1SAC200371M0001 |
| Максималды номиналды жұмыс кернеуі Ue (EF007357) | 690 V |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | 11 ms Pulse 25g |
| Қақтығыс туралы минералдар туралы есеп беру үлгісі (CMRT) | 9AKK108467A5658 |
| Дәстүрлі еркін ауа жылу тогы (Ith) | Auxiliary Circuit NC 6 A |
| Қосылатын сыйымдылықтың қосалқы тізбегі UL/CSA | Flexible 1/2x 18-12 AWG |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | 1 |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 1 |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 1 |
Өнім сипаттамасы
TF42-24 RELe TeRM CLASS 10, 20.0-24.0 A
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
